白管（SGPW）の種類・用途・施工の注意点まとめ

白管（SGPW）の種類・特徴・施工の注意点

「白管と書いてあれば全部同じ」と思って注文すると、現場で取り返しのつかない差し替え費用が発生します。

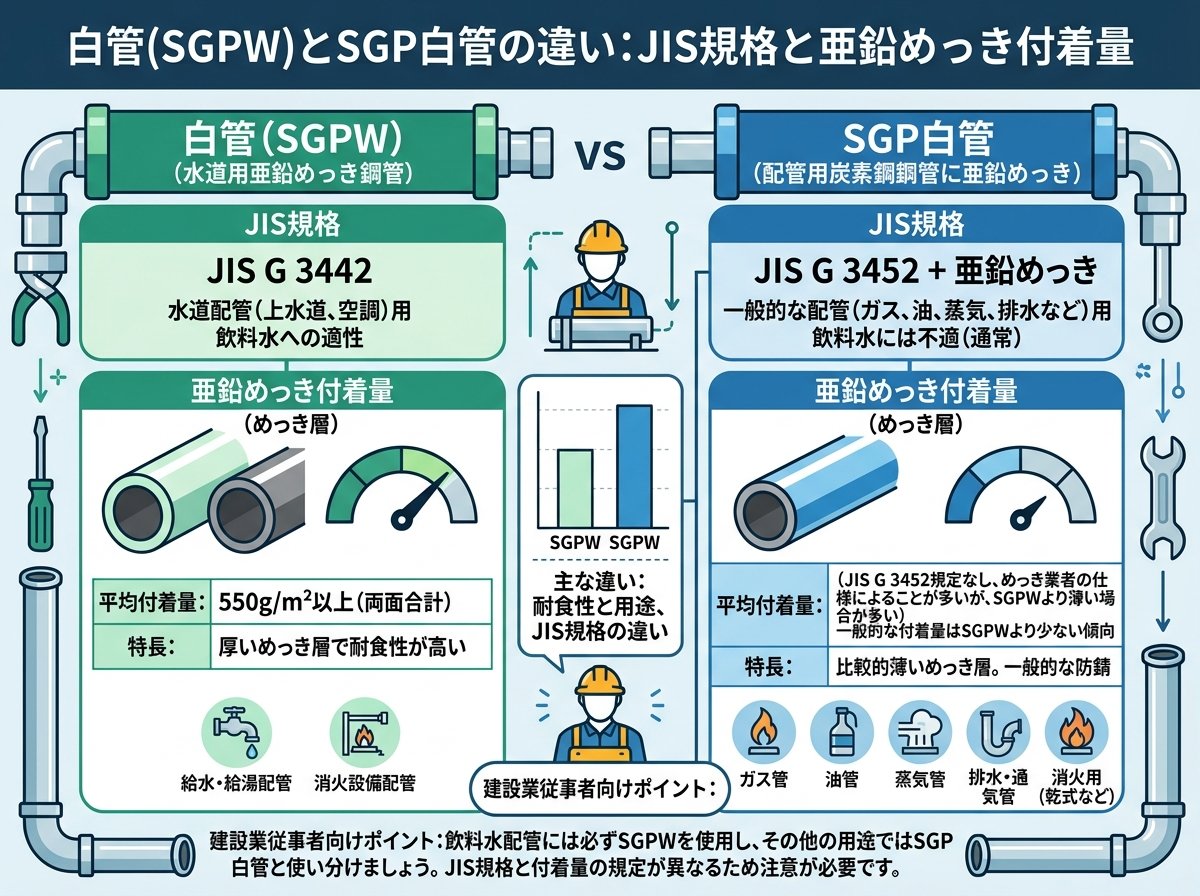

白管（SGPW）とSGP白管の違い：JIS規格と亜鉛めっき付着量

現場でよく起きるのが「SGP白管」と「SGPW」の混同です。

どちらも外見は白くて光沢があり、一見すると同じ管に見えます。しかし、この2つはJIS規格の番号からまったく異なる別物です。SGP白管はJIS G 3452「配管用炭素鋼鋼管」に基づく製品であるのに対して、SGPWはJIS G 3442「水配管用亜鉛めっき鋼管」で規定される別の製品です。

最大の違いは亜鉛めっきの付着量にあります。SGP白管には付着量の規定が設けられていません。どぶ漬けして亜鉛が付いていれば、それ以上の規定はないのです。一方でSGPWは、亜鉛めっきの付着量が平均600g/㎡以上（最小値550g/㎡以上）と厳密に規定されています。つまり、SGPWはSGP白管よりもはるかに厚い亜鉛皮膜を持つ、耐食性の高い管です。

めっきが厚いということですね。

SGPWは現場では「ダブルメッキ管」「ダボ管」「白ダブル」などと呼ばれることもあります。亜鉛槽に何度もひたして膜厚を稼ぐイメージが定着したため、「ダブルメッキ」という通称が広まったのです。ちなみに、「W」はWhite（白）の略ではなくWater（水）の略が由来です。この点もよく間違えられます。

それだけ覚えておけばOKです。

配管仕様書にSGPWと書かれているのに、SGP白管を発注してしまうトラブルは、現場で実際に起きています。口頭での注文では特に混同しやすく、後から材料を差し替えることになれば、コストと時間のロスが直接発生します。発注時には「ダブルメッキかシングルメッキか」を必ず確認する習慣をつけることが、現場トラブルの防止につながります。

SGP白管とSGPWの違いを詳しく解説（JIS規格番号・めっき付着量の具体的な比較あり）

白管（SGPW）の主な用途：空調・消火・排水配管での使われ方

SGPWは「水配管用」という名前がついているため、飲料水の配管にも使えると思われがちです。

しかし、これは大きな誤解です。JIS G 3442の規格に明記されているとおり、SGPWの用途は「水道用および給水用以外の水配管」に限定されています。具体的には空調用・消火用・排水用の配管がその代表例です。上水（飲料水）への使用は、1997年のJIS改正によって明確に禁止されました。

飲料水への使用はNGが原則です。

これ以前は、亜鉛めっき鋼管が給水管として使われていた時代もありました。しかし亜鉛が溶け出す腐食リスクや、電気抵抗溶接部に発生しやすい溝状腐食などの問題が認識され、上水用途から外されたのです。現在の飲料水系統では、水道用硬質塩化ビニルライニング鋼管（SGP-VA、SGP-VB、SGP-VD）やポリエチレン粉体ライニング鋼管（PFP）が主流となっています。

SGPWが活躍する主な現場を整理すると、以下のとおりです。

• 🏢 ビルの冷暖房配管（冷温水管・冷却水管）




• 🚿 スプリンクラーなどの消火配管




• 🚰 排水管・通気管




• 🏭 工業用水配管・農業用水配管




• ❄️ 冷凍設備配管・ドレン管

これらの用途では、SGP白管よりも耐食性が高いSGPWが適しています。SGP白管でも施工自体は可能な場合がありますが、長期的な耐久性や設備仕様書の指定を考えれば、適切な材料を選ぶことが設備の信頼性を守ることに直結します。仕様書にSGPWと記載がある場合は、コスト感覚でSGP白管に置き換えることは厳禁です。

JIS G 3442（水配管用亜鉛めっき鋼管）の公式規格内容：適用範囲・用途の制限を確認できます

白管（SGPW）の施工方法：ねじ込み接続と溶接の基本と注意点

SGPWの接続方法には、大きく分けて「ねじ込み接続」と「溶接接続」の2種類があります。

現場で圧倒的に多いのはねじ込み接続です。SGP白管もSGPWも、ねじ付き（管端にRねじ加工済み）とねじ無しの2種類が流通しており、SGPWはねじ無しが通常品となっています。ねじ込み接続は施工性が高く、後からの取り外し・メンテナンスもしやすい点が現場で好まれる理由です。定尺（規格の長さ）はサイズによって異なり、100A以下は4M、125A以上は5.5Mが一般的ですが、問屋によって在庫仕様が異なるため、発注前に確認が必要です。

一方、溶接接続を行う際は重大なリスクがあります。それが「急性亜鉛中毒」です。

SGPWはSGP白管よりも亜鉛めっきが厚いため、溶接時に発生する亜鉛ヒュームの量も多くなります。この亜鉛ヒュームには独特の甘い匂いがありますが、吸い込んでしまうと吸入から2〜8時間後にインフルエンザ様の症状（発熱・悪寒・頭痛・倦怠感）が現れます。場合によっては肺炎に進展することもあり、労働安全衛生上の許容濃度は酸化亜鉛として1㎥中5mgと定められています。

健康リスクは見た目からではわかりません。

溶接前には必ずグラインダーなどでメッキをしっかり地肌まで剥離させることが不可欠です。メッキを剥がさないままTIG溶接を試みると、亜鉛がアークで弾けて溶接自体ができなくなります。また、溶接作業中は防じんマスク（防毒マスク）の着用と十分な換気が必須です。溶接後は腐食防止のため、溶接熱影響部に再度亜鉛系塗料を塗布する処置も忘れないようにしましょう。

亜鉛めっき継手の溶接における中毒リスクと対策（酸化亜鉛ヒュームの症状・発生メカニズム）

白管（SGPW）の耐用年数と腐食：見落とされがちな温度条件と海沿い環境

SGPWは亜鉛めっきによる優れた耐食性を持ちますが、使用環境によってその耐久性は大きく変わります。

SGP白管の使用可能温度は−15℃〜60℃とされており、60〜100℃の温度帯では腐食が発生しやすくなるとされています。一方でSGPWは耐熱温度が−15℃〜350℃と幅広く設定されていますが、だからといってどんな環境でも万能というわけではありません。温度が高い流体（蒸気など）を扱う場合は、耐圧や材料選定の観点から別途検討が必要です。

耐圧の上限は1.0 MPaです。

1.0 MPaとは、水柱にして約100mの水頭圧に相当します。身近なイメージでいえば、高さ10階建てのビルの最下層にかかる水圧が約0.3〜0.4 MPa程度ですから、それを大きく上回る圧力には使えないということになります。それ以上の圧力が必要な系統では、STPG管（圧力配管用炭素鋼鋼管）などの高圧対応材料を選定しなければなりません。

また、海沿いの現場では注意が必要です。溶融亜鉛めっきは塩害環境では腐食速度が著しく速まり、内陸環境と比べて耐用年数が短くなります。海岸から500m以内の環境を「重腐食環境」と区分する考え方もあり、このような現場ではSGPWよりもライニング鋼管やステンレス管、樹脂管などの採用が検討されます。そのため、設計段階で使用環境を正確に把握しておくことが、長期的な維持管理コストを抑える上で非常に重要です。

JFEスチール公式カタログ：配管用炭素鋼鋼管・水配管用亜鉛めっき鋼管の製造方法・規格・用途の詳細

白管（SGPW）とライニング鋼管・塩ビ管との選定比較：独自視点でのコスト・施工性

「結局、SGPWを選ぶべき場面はどこか」という実務的な視点で、他の配管材と比較してみましょう。

近年の建設現場では、塩ビライニング鋼管（SGP-VA等）や硬質ポリ塩化ビニル管（VP管）、架橋ポリエチレン管なども広く普及しています。これらの樹脂系・ライニング系は軽量で施工性が高く、腐食リスクも低い反面、高温や外力に対しては鋼管より弱い面があります。対してSGPWは鋼管としての強度と、亜鉛めっきによる耐食性を両立しており、大口径・高強度が求められる空調・消火系統での配管に今でも頼れる材料です。

コスト面に注目すると、SGPWはライニング鋼管と比べて材料単価は抑えられる傾向にある一方、溶接接続で施工する場合はメッキ剥離・再塗装の手間が生じます。ねじ込みで完結できる場合は施工コストを抑えやすく、メンテナンス性も高いため、トータルでのコスト評価が重要になります。

これは使えそうです。

一方で、飲料水や上水系統には使えないという制限があることは改めて強調しておく必要があります。うっかりSGPWを上水系統に使ってしまうと、亜鉛の溶出や腐食生成物による水質汚染のリスクがあり、衛生面での法令違反にもつながりかねません。1997年のJIS改正でこの使用制限が明確になっている以上、施工前に必ず系統の用途確認を行うことが求められます。

配管材を選定する際は、仕様書に記載された材料記号を鵜呑みにするだけでなく、「この系統は何を流す配管か」「温度・圧力条件はどうか」「設置場所の環境は」という3点を確認することを習慣化しましょう。特に改修工事や引き継ぎ工事では、既存管材の確認不足による誤接続が後々の重大トラブルにつながるケースがあります。系統の用途確認が条件です。

配管材料26種類を表にまとめた比較ガイド：SGPWを含む各材料の使用箇所・特徴を一覧で確認できます
