エンドキャップ配管の種類と正しい選び方・施工法

エンドキャップ配管の種類と選び方・施工の基本を徹底解説

水圧のかかる給水配管にDVキャップを付けると、内側から外れて漏水事故になります。

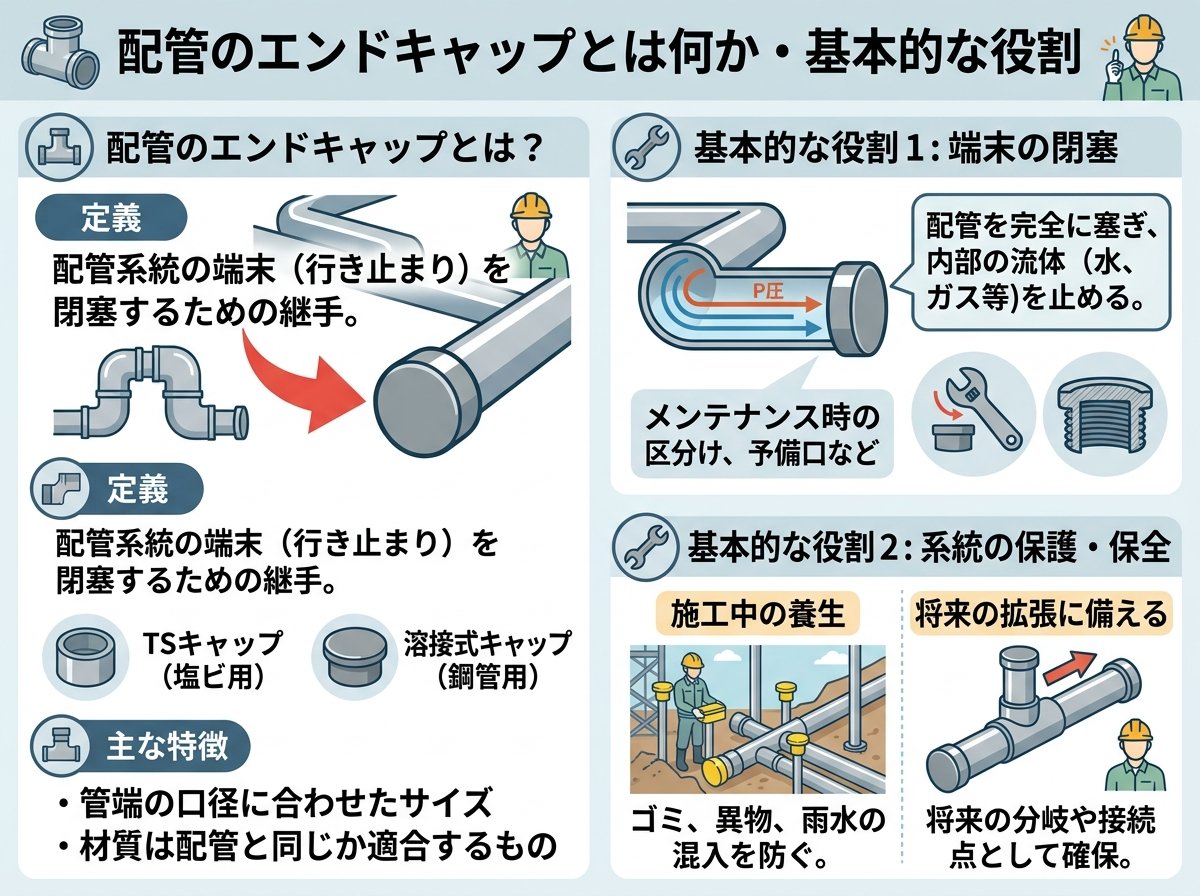

配管のエンドキャップとは何か・基本的な役割

エンドキャップとは、配管端部に取り付けて管の開口を塞ぐ継手部品です。英語ではそのまま「End Cap」と書き、「管端キャップ」「パイプキャップ」と呼ばれることもあります。建築・設備工事の現場では日常的に使われる部材ですが、その役割は大きく分けて3つあります。

まず最初の役割は、管内への異物混入の防止です。配管工事は複数の工程をまたいで進むため、躯体工事・内装工事と並行して管が開口したままになる時間が長くなります。その間にコンクリートのガラや木くず、砂・ほこりが管内に入り込み、通水後に詰まりの原因になります。国土交通省の「公共建築改修工事標準仕様書（機械設備工事編）」にも「異物の混入の防止のための措置として、配管端部をエンドキャップで適切に閉止する」という記載があり、管端の養生は施工管理上の必須項目と位置づけられています。

次の役割は、漏水・臭気の防止です。使用しなくなった既設配管や、工事途中で一時的に封鎖が必要な配管には、エンドキャップを取り付けることで臭気や水の逆流を防ぎます。特にリフォーム工事では、既設管を撤去しきれずに残置する場合、エンドキャップ・閉止フランジ・プラグのいずれかで確実に端部を塞ぐことが求められます。

3つ目の役割は、水圧試験や気密試験における試験体の閉止です。配管完了後に行う加圧試験では、管端をエンドキャップで封止して圧力をかけます。この際、使用するキャップの種類や耐圧性能が試験条件を満たしていないと、キャップが外れて試験が成立しません。この点については後述するTSキャップとDVキャップの選び分けと直結する重要ポイントです。

つまりエンドキャップは「配管の蓋」という単純な部品に見えながら、現場品質・施工安全・試験精度に深く関わる重要な存在です。

参考：国土交通省 公共建築改修工事標準仕様書（機械設備工事編）― 配管端部の閉止措置について記載あり
国土交通省 公共建築改修工事標準仕様書（機械設備工事編）PDF

エンドキャップの種類と配管用途別の選び分け方

建築設備の配管工事で使われるエンドキャップには、主に塩ビ系（塩化ビニル製）とメタル系（鋼・ステンレス製）の2系統があります。現場で最もよく扱われる塩ビ系キャップには、TS・DV・VUという3種類の受口規格が存在し、それぞれ接続するパイプの種類と用途が明確に分かれています。これを間違えると段差・隙間・圧力不足が発生するため、正確に理解しておく必要があります。

① TSキャップ（TS受口）は、VP管（硬質ポリ塩化ビニル管・厚肉）を給水・圧力配管として使用する場合に対応する継手形式です。パイプと継手の接着代が長く、接合部の強度が高い設計になっているため、水圧のかかる給水配管に必ず使用します。止水用途で使うキャップ製品にも「水圧のかかる配管ではDVキャップでなく必ずTSキャップを使用してください」と注意書きがある商品が多くあります。これが重要です。

② DVキャップ（DV受口）は、VP管を排水・通気（無圧）用途に使う場合の継手形式です。接着代が短くテーパも緩い設計で、圧力がかかる用途には適していません。主に建物内の汚水・雑排水・通気配管で使われます。DVキャップをTSキャップの代わりに給水配管の止水に使ってしまうと、水圧で脱落するリスクがあります。

③ VUキャップ（VU受口）は、VU管（薄肉硬質塩化ビニル管）を排水・通気用に使う場合の継手形式です。VU管はVP管よりも肉厚が薄いため、継手内部のストッパー形状もVU管の厚さに合わせた専用設計になっています。DVキャップにVU管を繋いだ場合、または逆のパターンも、ストッパー高さが合わずに段差・隙間が発生して詰まりや外れの原因になります。

| 種類 | 対応管 | 主な用途 | 耐圧 |
|------|--------|----------|------|
| TSキャップ | VP管 | 給水・圧力配管 | 有圧○ |
| DVキャップ | VP管 | 排水・通気（無圧） | 有圧✕ |
| VUキャップ | VU管 | 排水・通気（無圧） | 有圧✕ |

一方、メタル系のキャップは、ステンレス（SUS304・SUS316）や炭素鋼（SGP）の配管系統で使われます。SUS304製のねじ込みキャップはJIS規格品が多く、給水・給湯・冷温水・蒸気管など幅広い配管に対応します。SUS316はSUS304よりも耐食性・耐塩素性が高く、沿岸部や薬液系の配管に使われます。炭素鋼配管（黒ガス管など）では黒継手のキャップ、めっき処理された白継手のキャップを選びます。

選び方の基本は「パイプの種類」「圧力の有無」「使用流体・環境」の3点で絞り込むことです。このルールを守るだけで、現場での選択ミスは大幅に減らせます。

参考：塩ビ継手の種類と用途についての詳しい解説が掲載されています
TS継手・DV継手・VU継手の違い（塩ビ加工テクニカルサイト）

エンドキャップの配管への取り付け方法と接着施工の注意点

取り付け方法を誤ると、いくら正しいキャップを選んでも意味がありません。ここでは塩ビ系キャップを例に、現場での正しい施工手順と見落とされがちな注意点を整理します。

【基本の施工手順】

まずパイプの切断面を確認します。バリ・毛羽立ちがある場合は面取り工具またはヤスリで整えます。切断面が斜めになっていると接着代が不均一になり、接合強度が落ちます。

次に、パイプとキャップの接合面を乾いたウエスで清掃します。油分・水分・泥があると接着剤が効きません。雨天や高湿度の日は接着剤の硬化が遅れるため、管内に結露がないかも確認します。

塩ビ管用接着剤（塩化ビニル樹脂系溶剤型）をパイプ側とキャップ内側の両方に均一に塗布します。TS受口の場合は、パイプを「ゼロポイント（接着剤なしで挿入できる限界点）」から受口長さの1/3程度手前まで挿し込んでから押し込むのが正しい手順です。

挿し込んだあとは、接着剤が硬化するまで少なくとも30秒〜1分程度押さえ続けます。これが基本です。はみ出した接着剤は濡れたウエスで素早く拭き取ります。

【注意点①：パイプとキャップのサイズ照合】

塩ビ管は「呼び径」でサイズを呼びますが、VPとVUでは同じ呼び径でも外径・肉厚が異なります。呼び径50でも、VP管の外径は60mm、VU管の外径は60.5mmと微妙に差があるため、キャップの種類をパイプに合わせて選ぶ必要があります（約0.5mm差はカタログ上では小さく見えますが、ストッパーの噛み合わせに影響します）。

【注意点②：有機溶剤・潤滑油との接触禁止】

ゴムパッキン付きの継手（ゴム輪接合タイプなど）の場合、潤滑油・有機溶剤・有機溶剤を含む接着剤がパッキン面に触れるとパッキンが膨潤し、漏水の原因になります。桑名金属工業株式会社の施工手引きにも「継手接合時に潤滑油・有機溶剤の塗布はしないこと」と明記されています。

【注意点③：養生の徹底】

コンクリート打設前に管端をエンドキャップで閉止したあと、さらにパイプエンドカバー（ビニール袋・専用カバー）で二重養生することが求められる現場があります。大阪広域水道企業団の仕様書には「管端にはエンドキャップを取り付け、コンクリート打設前にパイプエンドカバーで保護すること」という記載があります。エンドキャップ単体では打設時の衝撃で脱落するケースがあるため、二重保護が安全です。

施工は手順通りが原則です。一見シンプルな作業に見えても、上記3点を意識するだけで施工品質は大きく変わります。

水圧試験・気密試験でのエンドキャップ活用と失敗しないポイント

配管が完成したあとには、必ず加圧試験を行う必要があります。これはエンドキャップが重要な役割を果たす場面のひとつです。

国土交通省の「公共建築工事標準仕様書（機械設備工事編）」では、水配管の水圧試験として「最高使用圧力の1.5倍の圧力（その値が0.75MPa未満の場合は0.75MPa）」で行うことが規定されています。一般的な給水配管では最高使用圧力を0.5MPa程度と設定することが多く、その場合、試験圧力は0.75MPaとなります。0.75MPa（約7.5気圧）は、水深750mに相当する水圧です。この圧力に耐えるためには、使用するエンドキャップが給水用（TS受口・耐圧）のものでなければなりません。

よくある現場ミス：試験用のキャップを排水用（DVキャップ）で代用してしまうケースです。排水用キャップは無圧用途設計のため、加圧した瞬間に吹き飛ぶ可能性があります。配管試験前には、使用しているキャップが耐圧品かどうかを必ず確認します。

また、ポリエチレン管（PE管）の水圧試験では、下水道用ポリエチレン管・継手協会の技術資料に「水圧試験時のキャップはしっかり固定する。キャップ取り付け時にシール部に泥やほこりが付着していないか確認すること」という記述があります。異物を噛み込んだまま加圧すると、シール部から水が漏れて試験結果が不合格になります。試験前のシール面の清掃確認が条件です。

さらに試験後、本設配管として使用し続けない場合は、試験用エンドキャップを撤去して通水前に本来の端末処理（弁・ソケット・継手など）に変更する必要があります。仮設と本設を混同しないことが重要です。

| 試験の種類 | 試験圧力の目安 | 使用すべきキャップ |
|------------|----------------|-------------------|
| 水配管水圧試験 | 最高使用圧力×1.5倍（最低0.75MPa） | TSキャップ（耐圧品） |
| 排水配管気密・満水試験 | 満水保持（無圧） | DVまたはVUキャップ |
| ブライン管水圧試験 | 最高使用圧力×1.5倍 | 使用管種に対応した耐圧品 |

水圧試験は施工品質を証明する最終確認です。この段階でキャップの種類を間違えると、試験のやり直しだけでなく管の再施工に発展する場合もあります。

参考：配管の水圧試験基準が記載されています
国土交通省 公共建築工事標準仕様書（機械設備工事編）最新版PDF

現場で使われる独自判断「仮設エンドキャップ」の正しい管理と見落とされがちなリスク

建築設備の工事現場では、「仮設エンドキャップ」という扱い方が日常的に行われています。これは、配管工事の途中段階で一時的に管端を塞いでおくための処置で、後工程で取り外すことが前提のものです。この管理が曖昧になると、見落とされがちな深刻なリスクが生じます。

リスク①：仮設キャップをそのまま通水させてしまう

仮設用として取り付けたエンドキャップが、そのまま通水してしまうケースは珍しくありません。特に仕上げ工事が入り天井が塞がれたあとは、管端の確認が難しくなります。通水テスト時に問題が出なくても、仮設品がいつ外れるか予測できません。これを防ぐには、仮設エンドキャップに「仮設」「取外し要」などのマーキングを施し、竣工前の最終チェックリストに管端確認項目を入れることが有効です。

リスク②：コンクリート打設後に気づく「封止忘れ」

スラブ貫通部やピット内に配管した後、コンクリートを打設する前に管端を塞ぐ作業を忘れるケースがあります。打設後に気づいた場合、コンクリートが固まっており管内に充填物が入り込んでいるため、管の撤去・再施工という最悪の事態になります。工事中の管端チェックを写真記録として残し、打設前検査の必須確認項目に加えておくことがリスク回避の鍵です。

リスク③：仮設と本設で異なる材料を使い混ぜてしまう

現場では、余り材として手近にあるキャップを仮設用に使うことがありますが、素材や規格が本設配管と合わない部材を取り付けると、取り外し時に管口を傷つけるケースもあります。仮設用と本設用を明確に分けて保管・管理することが原則です。

現場での対策として、配管工事の施工管理台帳に「管端処理状況」の列を設け、仮設・本設・未処理の3段階で記録するシンプルな方法が効果的です。これを現場全体で共有するだけで、封止忘れの発生件数は大幅に減らせます。つまり管理の見える化が防止の基本です。

参考：配管工事の施工管理と品質確保について実例とともに解説されています
配管工事におけるトラブル事例とその対策（下田工業）
