ポリエチレン管（PE管）の種類・特徴・施工を徹底解説

PE管は「給湯管にも使える」と思っている施工者が、後から漏水クレームと補修費用を丸ごと負担するケースが出ています。

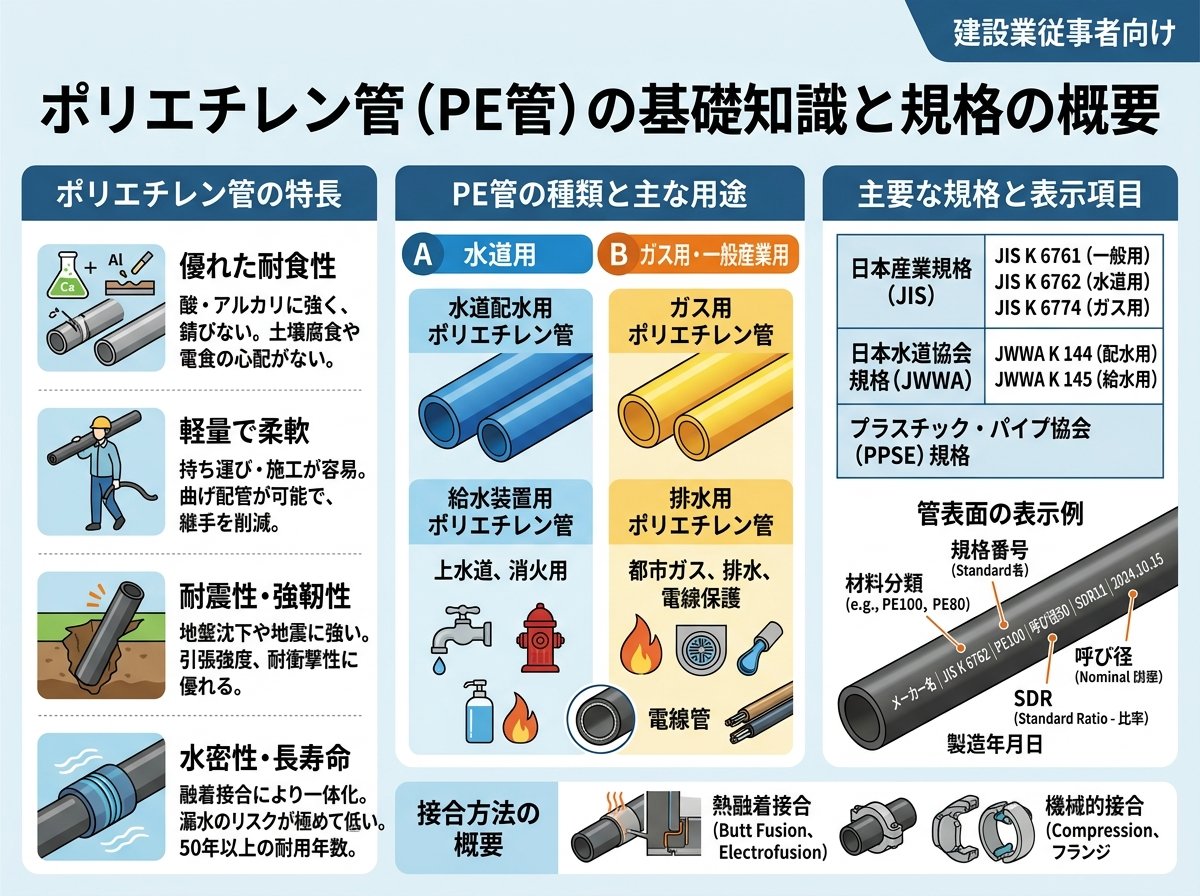

ポリエチレン管（PE管）の基礎知識と規格の概要

ポリエチレン管（PE管）とは、エチレンを重合させたポリエチレン樹脂を原材料とした樹脂製配管材のことです。日本では1953年（昭和28年）に製品化され、今では70年以上の実績を持つ管材となっています。歴史は長い。

金属管と異なり、錆びない・腐食しない・電食しないという基本的な優位性が、水道や農業用水・工業用配管など幅広い分野で採用される大きな理由になっています。建築現場においても、給水配管や埋設配管での採用事例が急増しており、業界のスタンダードになりつつある材料です。

PE管はその用途・材料グレードによって複数の規格に分類されています。代表的なJIS規格として「JIS K6762（水道用ポリエチレン二層管）」と「JIS K6761（一般用ポリエチレン管）」の2種類があり、日本ポリエチレンパイプシステム協会（JPPE）の独自規格も存在します。用途別に大きく3カテゴリに分類されると覚えておけばOKです。

カテゴリ	規格	主な用途	使用材料
水道用二層管	JIS K6762	給水管・配水管・仮設管	PE50・PE80・PE100
一般用	JIS K6761	農業・工業・汚泥圧送	PE50・PE80・PE100
建築設備用	JP K001（JPPE）	建築設備給水用	PE100

材料グレードは「PE50・PE80・PE100」の3種類が主流で、数字が大きいほど強度・長期耐圧性が高くなります。現在、建築・土木分野の主流は最高グレードのPE100です。これが原則です。

水道用ポリエチレン二層管はさらに「1種管・2種管・3種管」に分類されます。1種管はPE50（低密度）を原料とした柔軟性の高いタイプで、長尺管のためコイル状での納品が可能であり、継手接合箇所を大幅に減らせる施工メリットがあります。2種・3種管はPE80やPE100（高密度）を使用しており、硬質で高い圧力に対応できます。

参考情報：日本ポリエチレンパイプシステム協会（JPPE）によるPE管規格一覧
日本ポリエチレンパイプシステム協会「ポリエチレン管について」

ポリエチレン管（PE管）の主な特徴と他管種との比較

PE管がここまで普及している背景には、金属管や塩ビ管にはない複合的な性能の高さがあります。ひとつずつ整理しましょう。

🔵 腐食・電食ゼロで長期安定

ポリエチレン樹脂は化学的に安定した素材であるため、酸・アルカリ・塩害・迷走電流（電食）に対して極めて高い耐性を持ちます。沿岸部の海岸線近くや温泉地などの酸性土壌への埋設、あるいは工場配管での化学薬品ラインへの使用でも腐食は生じません。これは使えそうです。

鋼管・鋳鉄管の耐用年数が15〜30年程度であるのに対し、PE管の耐用年数は40〜60年以上、場合によっては50年超の実績も報告されています。実際に1983年（昭和58年）に長野市信濃町へ布設されたポリエチレン製U字溝の引張試験では、30年経過後も性能基準をクリアしていることが鳥居化成株式会社によって確認されています。

🟢 耐震性能と可とう性

PE管の最大の強みのひとつが「可とう性（かとうせい）」です。地震などで地盤が変動した際、剛性の高い管は割れやすく、水道管の断裂につながります。一方、PE管は柔軟に地盤の歪みに追従するため、東日本大震災や熊本地震などの大規模地震においても被害率が著しく低かったことが記録されています。

EF接合（電気融着接合）を採用することで管と継手が樹脂レベルで一体化し、「引き抜き・抜け出し」という従来管路の弱点を克服しています。つまり、継手部分での離脱リスクがほぼゼロです。

🟡 軽量性と施工コスト削減

同じ口径のヒューム管（遠心力鉄筋コンクリート管）と比較した場合、PE管の重量はおよそ10分の1程度にとどまります。これは職人の腰への負担軽減だけでなく、施工機械の小型化・省人化にも直結します。

さらに、PE管は内面が平滑構造であるため、粗度係数（流れにくさを示す係数）がn=0.010と非常に小さい数値を誇ります。ヒューム管のn=0.013と比べると流量が大きく、同じ流量を流す際に管の口径をサイズダウンできるケースがあります。口径をひとつ下げるだけでも、材料費と掘削土工量の両面でコスト削減につながります。

比較項目	PE管（PE100）	鋳鉄管・塩ビ管等
腐食・電食	なし	あり（金属管は特に注意）
耐震性	高い（可とう性あり）	低い（割れやすい）
耐用年数	50年以上	15〜40年程度
重量	非常に軽い	重い（鉄・コンクリート系）
粗度係数（n値）	0.010	0.013〜0.033
耐薬品性	優れる	管種による

参考情報：PE管の耐摩耗性・軽量性・通水性能など性能データを詳細に公開
鳥居化成株式会社「ポリエチレン管の特性・メリット・基礎知識」

ポリエチレン管（PE管）の使用上の注意点と「給湯管転用」の落とし穴

PE管の特性をよく知っているベテランの施工者でも、見落としやすい重大な注意点があります。それが「温度制限」です。

一般的なポリエチレン管（水道配水用・建築設備用）の最高使用温度は40℃以下とされています。ガス用ポリエチレン管も同様に40℃が上限です。「樹脂管だから少しくらい熱いお湯を流しても大丈夫だろう」という感覚で給湯ラインに転用すると、管の変形・劣化・最悪の場合は漏水事故に発展します。これが原則です。

給湯管に対応できるのは「架橋ポリエチレン管（PEX管）」または「ポリブテン管」など、別規格の耐熱樹脂管に限られます。架橋ポリエチレン管は最高使用温度が95℃まで対応しており、給水・給湯の両用途に使える別物の管材です。PE管とPEX管は名称が似ているだけで、構造・性能・用途がまったく異なります。意外ですね。

具体的なリスクをまとめると、以下のとおりです。

• 🔴 PE管を給湯ライン（60〜70℃）に使用→管の軟化・変形・継手からの漏水
• 🔴 温度確認をせずに施工した場合→施工者側のミスとして補修費用・損害賠償リスク
• 🔴 建築設備用PE管の最高使用温度は40℃（積水化学「エスロハイパーAW」等）

また、PE管を屋外露出配管に使用する際は「紫外線対策」も必要です。一般的な管材にはカーボンブラックが添加されており紫外線に対する基本的な耐性はありますが、長期間の直射日光にさらされる場合はUVカバーや遮光テープの使用を検討してください。「屋外に出ているから使えない」ではなく、適切な対策を施せば問題ありません。

もうひとつ重要なのが熱による伸縮への対応です。ポリエチレンは金属より熱膨張率が高く、配管の温度変化によって長手方向に伸縮が発生します。長尺の屋外露出配管では、スライド支持や膨張ループを設けるなどの対策が必要です。この対策が不十分だと、配管が蛇行したり継手部に応力が集中したりするリスクがあります。

参考情報：ポリエチレン管の欠点・温度制限・用途選定について
ゆうせい設備「水道管工事で使われる材料を知ろう」

ポリエチレン管（PE管）の接合方法：EF融着とバット融着の違い

PE管の施工品質を左右するのが「接合（融着）技術」です。金属管のようにねじ込みや溶接で接合するのではなく、樹脂同士を加熱・溶融させて一体化させる「融着接合」が基本となります。正しく施工すれば接合部の強度は母材と同等以上になります。これが条件です。

🔵 EF接合（エレクトロフュージョン接合）

水道配水用PE管で最も多く採用されている接合方法です。内面に電熱線を埋め込んだEF継手（ソケット・チーズ・ベンド等）に管を挿入し、専用コントローラから通電して加熱・融着させます。

施工手順の概要は以下のとおりです。

1. 管端を直角に切断し、端面のスクレーパー（削り工具）で表面酸化層を除去する
2. 清掃・脱脂後、差し込み長さをマーキングして継手に管を挿入する
3. 専用クランプで管と継手を固定（動かないよう厳重に）する
4. コントローラのバーコードリーダーで継手情報を読み取り、自動融着を開始する
5. インジケータの突出で融着完了を確認し、規定の冷却時間（おおむね10〜20分以上）待つ
6. 冷却後にクランプを外し、融着部の外観検査を行う

EF接合の最大の特徴は「管路の一体化」です。継手と管が樹脂レベルで融合するため、引張・曲げ・地震動に対しても接合部が離脱しません。一方で、施工時に水濡れ・油分・汚れが残ると融着不良の原因になるため、晴天での施工・充分な清掃が大前提となります。

🟢 バット融着（BF接合）

大口径管や産業配管、工場設備の配管では「バット融着」が採用されることもあります。専用のヒーターで管端面を加熱・溶融し、そのまま圧着して一体化させる方法です。融着後の接合部（ビード）が外観で確認できるため、施工品質の判定がしやすいという特徴があります。ただし、専用の融着機が必要で、大型になるほど機材が大きく作業スペースを要します。

EF接合の三大NGをまとめると次のとおりです。

• ⚠️ 施工面の水濡れ・油分（融着不良の最大要因）
• ⚠️ スクレーパーによる表面削り不足（酸化層が残ると接合強度が低下）
• ⚠️ 冷却時間の短縮（規定時間前にクランプを外すと変形・漏水リスク）

EF接合施工者は、各メーカーや業界団体が主催する技術講習の受講が実質的に必須となっています。施工記録（バーコードデータ・通電記録）が残るため、後日のトレーサビリティ管理という観点でも重要です。これは必須です。

参考情報：EF接合施工の詳細手順と注意事項
POLITEC 配水用ポリエチレンパイプシステム協会「EF接合技術資料」

ポリエチレン管（PE管）のライフサイクルコストと長期コスト視点での選定

「PE管は初期費用が高い」という印象を持っている施工担当者は少なくありません。確かに、材料単価だけで比較すると塩ビ管や一般鋼管より高くなるケースがあります。ただし、トータルで計算すると話が変わります。

鳥居化成株式会社が公表しているデータでは、道路下カルバート工における高密度ポリエチレン管（ダイポリンハウエル管）と遠心力鉄筋コンクリート管との比較で、経済性は約6%向上、工程は約39%短縮という結果が出ています。これは使えそうです。

この数字の背景にあるのが「軽量性による施工省力化」と「長寿命によるランニングコスト削減」の2つの要因です。

他管種の多くは15〜20年サイクルで定期的な管路改修が必要であり、その都度かなりの費用が発生します。一方、PE100グレードのポリエチレン管は適切に施工された場合、50年以上の耐用が見込まれ、管路改修のサイクルを大幅に延ばせます。たとえば、鋼管を3回改修する間に、PE管なら1回の改修で済む計算になる場合もあります。

さらに、通水性能の高さ（粗度係数n=0.010）を活かして管径をひとつ下げれば、材料費の削減にとどまらず、掘削土工量・コンクリート工・残土処理費用なども連鎖的に削減できます。口径を下げるのは一つの戦略です。

初期コストとランニングコストのバランス比較イメージ

| コスト項目 | 一般管種（例：鋼管） | PE管（PE100） |
|---|---|---|
| 材料費（単品） | 低〜中 | 中〜高 |
| 施工費（人工・機材） | 高い | 軽量なので低め |
| 管路改修サイクル | 15〜20年 | 50年以上 |
| トータルLCC（長期） | 高くなりやすい | 低く抑えられる |

コスト比較は「材料単価だけ」で判断しないことが重要です。長期運用を前提にしたライフサイクルコスト（LCC）の視点で管材を選定する姿勢が、コスト削減と品質確保の両立につながります。

また、老朽化した鉛管や鋼管の更新工事においては「非開削工法での挿入管」としてPE管が活用されるケースも増えています。道路を全面開削せずに既設管の内側からPE管を押し込む方法で、交通規制の期間短縮・周辺住民への影響最小化といったメリットがあります。長期の道路工事が住民トラブルに発展するケースがある中で、この工法はリスク管理の面でも注目されています。

参考情報：PE管のライフサイクルコストの詳細試算と他管種比較データ
鳥居化成株式会社「ポリエチレン管による優秀なライフサイクルコストを解説」

ポリエチレン管（PE管）選定時の独自視点：「見えないリスク」管理で現場トラブルを防ぐ

PE管の技術的な仕様を正しく理解している施工者でも、意外に見落としがちな「現場運用上のリスク」があります。ここでは一般的な解説記事にはあまり出てこない視点を中心に紹介します。

🔴 異種管との接続部での漏水リスク

PE管単体の性能は優れていても、既設の鋳鉄管・塩ビ管・鋼管と接続する「異種管接合部」は要注意です。接合部には「PEトランジション継手（PE-メタル継手）」を使用しますが、材質の熱膨張率の違いや経年劣化の速度差が原因で、接続部から漏水が生じるケースがあります。異種管接合は施工後も定期点検を欠かさないことが鉄則です。

🟡 施工記録の不備による保証トラブル

EF接合では、融着コントローラが自動的に接合記録（通電時間・電流値・日時・バーコード情報）を保存します。この記録は後日の検査や不具合発生時のトレーサビリティに不可欠ですが、記録媒体（SDカードや印字データ）の紛失・管理不備で保証対応ができないトラブルが現場で発生しています。施工記録は写真ともにデジタル保管が原則です。

🔵 埋設後の「サードパーティ掘削」による損傷

PE管は柔軟性が高い一方、刃物や鋭利な岩石・産業廃棄物が混入した埋め戻し土による傷が原因で、数年後に微細なクラックから漏水が始まるケースがあります。埋め戻しは「良質土または砂」を使用することが施工要領でも定められており、現場監督がこの点を徹底しているかどうかが長期品質を左右します。厳しいところですね。

🟢 規格適合品かどうかの確認

水道用途では「JWWA（日本水道協会）認証品」や「JPPE協会規格品」であることが条件となる場合があります。ホームセンター等で市販されている農業用・工業用PE管を水道工事に転用することは、認証要件を満たさず、後から工事のやり直しを求められるリスクがあります。規格確認は必須です。

具体的な対策としては、設計段階でJIS規格・JWWA規格・JPPE協会規格の適合品リストを整理し、発注仕様書に明記することをお勧めします。メーカーの製品カタログには規格適合番号が明記されているため、それを確認してから購入・施工の準備を進めることで、後からの手戻りコストを防ぐことができます。

また、PE管の施工計画を立てる際は、各メーカー（積水化学・クボタケミックス・古河電工など）が提供している「施工マニュアル」と「技術資料」を現場に常備しておくことで、現場担当者が判断に迷ったときの確認コストを大幅に削減できます。これだけ覚えておけばOKです。

参考情報：POLITEC協会による施工マニュアル（配水用PE管の接合・埋設詳細手順）
POLITEC 配水用ポリエチレンパイプシステム協会「施工マニュアル」（PDF）
