固相抽出マニホールドの種類と正しい選び方と使い方

固相抽出マニホールドの仕組みと種類と正しい使い方

吸引式マニホールドだと、初心者ほど誤差が出て回収率が大きく下がります。

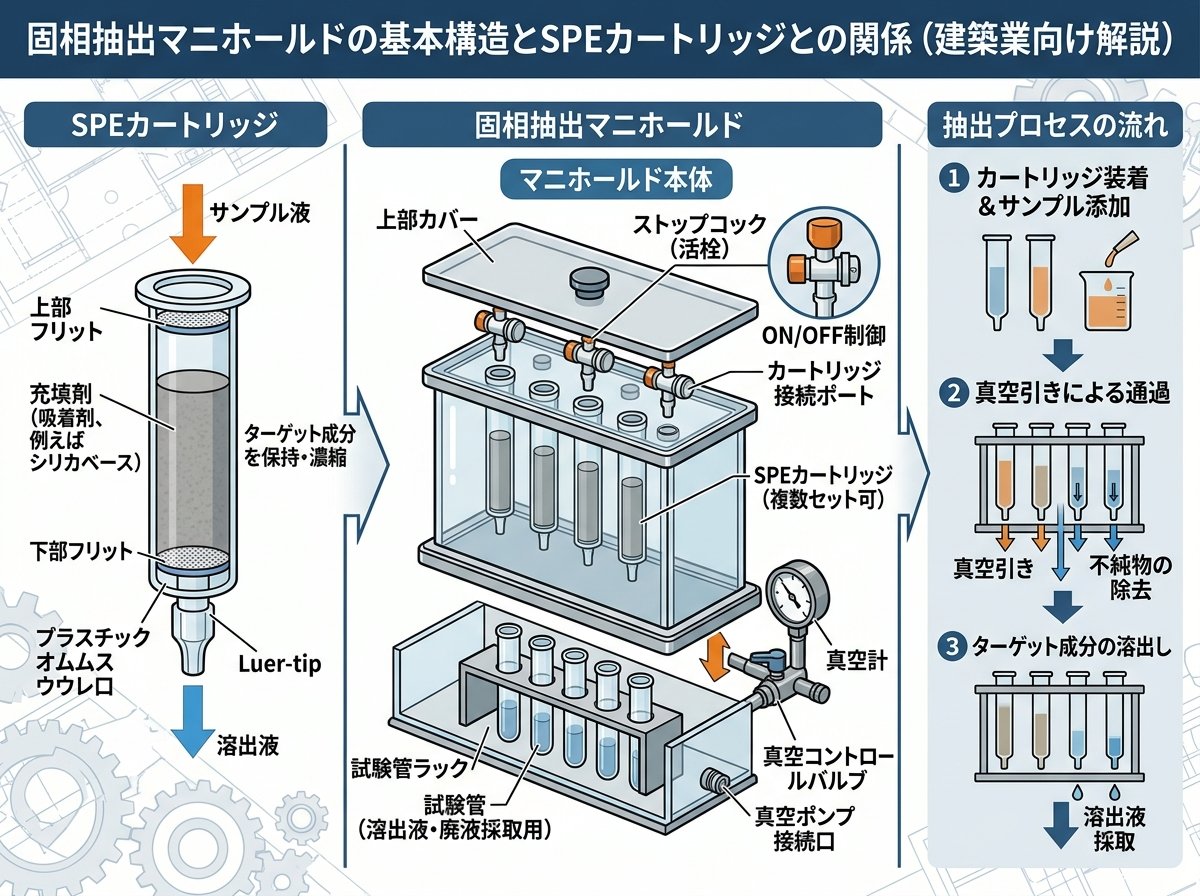

固相抽出マニホールドの基本構造とSPEカートリッジとの関係

固相抽出（SPE：Solid Phase Extraction）は、1970年代後半にアメリカで考案されたサンプル前処理技術です。液体サンプルをSPEカートリッジに通し、目的成分だけを選択的に分離・濃縮する手法で、水道法やJIS規格など多くの公的試験法にも採用されています。

そのSPEを複数検体まとめて効率よく処理するために使われる装置が「マニホールド」です。複数のポートにSPEカートリッジをセットし、真空ポンプや加圧ガスを使って液体を通過させる仕組みになっています。つまり、固相抽出とマニホールドはセットで機能します。

代表的な製品として、ジーエルサイエンスの「イナートセップマニホールド」があります。12ポート仕様で、各ポートに流量調節バルブが付いており、検体ごとの通液速度を個別に管理できます。ガラスチャンバーとステンレス・PTFEデリバリーチップを組み合わせることで、有機溶媒への耐性と低コンタミネーションを両立しています。

マニホールドがないと、1本ずつ手作業でSPEカートリッジに液を流すことになります。検体数が多い現場では作業効率が著しく落ちますね。建設現場の排水や土壌サンプルを複数本分析する場面では、マニホールドの導入が時間短縮に直結します。

なお、使用する溶媒の量についても重要な点があります。固相抽出は液液抽出と比較して有機溶媒の使用量が格段に少なく、環境負荷も低い手法です。この点は現場での廃液処理コスト削減にもつながります。

ジーエルサイエンス「イナートセップマニホールド」の各部品・価格詳細ページ（固相抽出用吸引マニホールドの構成・互換性情報）

固相抽出マニホールドの吸引式と加圧式の違いと選び方

マニホールドには大きく「吸引式（バキューム式）」と「加圧式（ポジティブプレッシャー式）」の2種類があります。この違いを理解することが、分析精度を守るうえで非常に重要です。

吸引式は真空ポンプで負圧をかけてカートリッジに液を引き込む方式で、最も広く普及しています。設備コストが比較的低く導入しやすい反面、ポートごとの通液速度にばらつきが生じやすいという特性があります。とくに複数検体を同時処理するとき、通液の遅いカートリッジと速いカートリッジが混在し、回収率に差が出ることがあります。

加圧式は窒素ガスなどで正圧をかけてサンプルを押し出す方式です。日本分析化学会（2022年7月号「ぶんせき」）の報告では、「加圧式マニホールド装置を用いると吸引式マニホールドに比べ、初心者でも誤差が小さくなり、高い回収率が得られる」と明記されています。これは数字で表すと、操作者によるばらつきを大幅に抑えられるということです。

加圧式の代表例として、アジレント・テクノロジーの「加圧式マニホールド SPEカートリッジ48本用・96ウェルプレート用」があります。低流量モードと高流量モードの切り替えができ、50〜80 psiの範囲で圧力設定が可能です。乾燥工程も約1分で完了するため、処理スピードも上がります。

Waters社の「Otto SPEcialist Positive Pressure Manifold」は直感的なソフトウェアと多用途の互換性を備えており、再現性の高い固相抽出を実現する製品として評価されています。

どちらを選ぶかは分析目的と予算しだいです。多検体を高精度で処理したい場合は加圧式が有利です。一方、導入コストを抑えながら汎用的に使いたい場合は吸引式が現実的な選択肢になります。

アジレント・テクノロジー「加圧式マニホールド技術概要（PDF）」（吸引式との比較・操作手順・乾燥条件の詳細情報）

固相抽出マニホールドを使ったSPE操作の4ステップと流量管理のコツ

固相抽出の操作は基本的に4つのステップで構成されます。それぞれのステップでの流量管理がマニホールド使用時のカギになります。

① コンディショニング（固相の活性化）
まずSPEカートリッジにメタノールなど有機溶媒をリザーバー容量分流し、固相を活性化します。逆相系の場合はその後、水で置換します。このとき「カラム内を乾燥させない」ことが絶対条件です。乾燥させると固相の活性が失われ、目的成分が保持されなくなります。マニホールドのコックを閉め忘れると一瞬でカラムが乾燥するので、コック操作は丁寧に行います。

② 試料添加（目的成分の保持）
試料液をカートリッジに通し、目的成分を固相に吸着させます。逆相系では1 mL/min未満の流量が推奨されており、速すぎると目的成分が固相に吸着しきれず「破過」してしまいます。破過が起きると回収率が急落します。これは注意が必要ですね。マニホールドの各ポートバルブで流量を個別に微調整することで、全ポートの通液速度を揃えることが精度向上の基本です。

③ 洗浄（夾雑成分の除去）
水や薄い有機溶媒で洗浄し、不要な夾雑成分を溶出除去します。夾雑成分が多い試料（建設現場の土壌溶出液など）には、5〜30%程度のメタノールを追加洗浄に用いると効果的です。

④ 溶出（目的成分の回収）
最後にメタノールやアセトニトリルなど適切な溶媒を流し、目的成分を回収します。溶出量の目安として、30 mgのポリマー固相であれば最少0.2 mL程度が一般的な溶出量です。溶出が少なすぎても多すぎても精度が落ちます。

建設現場での水質・土壌分析では、試料に含まれる懸濁物質が多い場合があります。このような試料はフィルタリングを事前に行ってからマニホールドに流すことで、カートリッジの目詰まりを防げます。目詰まりは流量の乱れを招き、回収率低下の直接原因になります。つまり前処理の品質が最終的な分析結果を決めます。

ジーエルサイエンス「固相抽出ガイド」（コンディショニング〜溶出まで固相種別の詳細ガイドライン掲載）

固相抽出マニホールドとSPEカートリッジの固相選択の実務ポイント

マニホールドの性能を引き出すには、SPEカートリッジの固相（充填剤）選択が重要です。固相の種類を間違えると、どんなに良いマニホールドを使っても目的成分が回収できません。固相選択が条件です。

逆相系の固相で最も汎用されているのがC18（オクタデシル）です。疎水性の有機物全般に有効で、農薬分析や有機汚染物質のスクリーニングに使われます。ただし、シリカゲルベースのC18はロット間のばらつきがあることが古くから指摘されており、近年は安定性の高いポリマー固相（SDB系・HLB系）が公定法にも採用されています。ポリマー固相はシリカゲル由来の微量金属の影響も受けにくい点が利点です。

PFAS（ペルフルオロアルキル化合物）分析では、WAX（弱陰イオン交換）カートリッジが推奨されています。建設現場の土壌や地下水に含まれるPFASを分析する際は、このWAX固相をマニホールドにセットし、環境省が公開している暫定測定マニュアルに従った操作を行う必要があります。短鎖・長鎖両方のPFASを高回収率で捕捉できる点がWAXの強みです。

固相を選ぶ際の実務的なポイントを整理すると、目的成分が中性有機物であればポリマー逆相固相（SDB、HLB）、イオン性成分ならイオン交換固相またはミックスモード固相、PFAS系化合物なら専用WAXカートリッジ、という組み合わせが基本になります。

なお、固相とマニホールドの接続部には「ルアーフィッティング」が用いられます。使用するカートリッジのルアーサイズとマニホールド側の適合性を事前に確認しておくことが必要です。異なるメーカーのカートリッジを組み合わせた場合、フィッティングが合わず液漏れが生じることがあります。これは現場での試料ロスに直結するので見落とせません。

アズサイエンス「固相抽出とは？原理や作業手順など基礎知識を徹底解説」（固相種類・疎水性・イオン交換の原理が詳しく解説されたページ）

固相抽出マニホールドの建設現場での水質・土壌分析への応用と注意点

建設業においてもっとも固相抽出マニホールドの必要性が高まっているのが、PFAS汚染調査の分野です。PFAS（ペルフルオロアルキル化合物）は自然界で分解されにくく、地下水や土壌に長期間残留する性質を持っています。建設工事で掘削した土壌や、工事現場の排水にPFASが含まれている可能性があり、適切な分析手順が求められます。

環境省は2023年7月にPFASの土壌汚染調査の暫定測定方法を公開しており、その手順には固相抽出工程が含まれています。具体的には、土壌を風乾・溶出処理したうえでサロゲート標準を添加し、固相抽出後にLC/MS/MS法で分析するというフローです。この工程でWAXカートリッジを使ったマニホールド操作が必要になります。定量下限は物質ごとに0.2 ng/L程度（暫定値）と非常に低く、それだけ高精度な前処理が求められます。

水質分析の観点では、建設工事に伴う排水（濁水・セメント系排水など）が周辺環境に影響を与えるリスクがあります。特定の化学物質が地下水に混入していないかを確認するために、固相抽出マニホールドによる前処理を経たLC/MS分析を外部委託するケースが増えています。

建設現場での採水は懸濁物質が多く含まれるため、0.45μmのメンブランフィルターによる前ろ過を必ず行う必要があります。ろ過なしでSPEカートリッジに試料を負荷すると、カートリッジが数mLで目詰まりして全検体をやり直すことになります。これは分析コストの観点から大きな損失です。

また、PFAS分析ではコンタミネーション（汚染）管理が特に重要です。フッ素系素材（PTFEなど）を含む器具やプラスチック製の採水容器からPFASが溶出する可能性があるため、ポリプロピレン製またはHDPE製の専用容器・器具を使用することが推奨されています。マニホールドのデリバリーチップもPTFE製かステンレス製かで汚染リスクが異なります。コンタミ対策は選んだ器具しだいです。

環境省「土壌におけるPFOS・PFOA・PFHxSの測定方法（PDF）」（固相抽出を含む暫定測定法の詳細・定量下限値の情報）

固相抽出マニホールドの自動化と多検体処理における独自視点のコスト比較

固相抽出のマニホールドを使った手動操作は、熟練するほど安定した精度が出せる一方、検体数が増えると「人件費と時間」の問題が浮上します。実際に、1検体あたりの前処理時間を比較した場合、手動マニホールドで12検体を処理すると熟練者でもコンディショニングから溶出まで約1〜2時間かかります。1日20〜30検体以上を継続処理するなら、自動固相抽出装置の導入コストが回収できる計算になります。

バイオタージ・ジャパンが公開しているユーザー事例では、手動固相抽出は「人によるところがある」ため機械化で精度安定が期待できると述べられており、自動固相抽出装置の有用性が実証されています。これは使えそうです。

ただし、自動装置は装置本体のイニシャルコストが高く、小規模な分析業務では投資対効果が合わない場合があります。こういった場合は、加圧式マニホールド（手動）を選ぶことが現実的です。吸引式と比べて操作者によるばらつきを減らせるため、「安くて精度も保てる」中間的な選択肢として有効です。

マニホールドのランニングコストも見落とせません。消耗品として、ガスケット（ジーエルサイエンス製で2枚4,800円）やルアーフィッティング（12個12,700円）、デリバリーチップ（12本で10,000〜15,000円）などが定期的に必要になります。ガスケットの劣化に気づかず使い続けると、真空リークが発生して吸引力が落ち、全検体の再分析が必要になることもあります。消耗品の定期交換が精度を守ります。

検体数が少なく、現場サンプリング後に外部の分析機関に委託する場合は、マニホールド自体を購入せず、採水・採土の品質管理（フィルタリング・保存温度・容器選択）に集中するほうがコスト効率は高いです。結論として、処理検体数と予算に合わせた装置選定が長期的なコスト最適化につながります。

バイオタージ・ジャパン「株式会社総合環境分析ユーザー事例」（手動と自動固相抽出の精度比較・現場での課題が語られているページ）
