ウエハー式逆止弁の構造と選定・施工の正しい知識

ウエハー式逆止弁の基本から選定・施工まで

ウエハー式逆止弁は、フランジ間に薄型の本体を挟み込んで取り付け、流体の逆流を防ぐ弁です。接続寸法だけで選ばず、流体・圧力・温度・材質・取付姿勢を対象製品の仕様で確認してください。
さらに、作動特性に関わるスプリング条件も製品別に照合します。薄型やポンプ直付け対応、バイパス内蔵といった特徴は製品により異なるため、型番を特定してからカタログ・図面・取扱説明の条件を読むことが重要です。

選定と施工では、接続規格だけで判断せず、使用条件から型番、設置条件、スプリング仕様の順に照合します。特に取付姿勢やポンプとの接続可否は、同じウエハー形でも製品ごとに異なります。

確認順	読む項目	照合資料
使用条件	流体・圧力・温度・材質・流れ方向	製品仕様書・カタログ
型番と接続	呼び径・フランジ条件・面間寸法	製品図面・寸法表
設置条件	水平・縦配管の適否、ポンプ直付け、必要な直管部	取扱説明書・施工要領
スプリング	流体条件に合う種類と作動条件	製品仕様書・選定資料

ウエハーは接続形状を示す名称であり、水平・縦配管の適否やポンプ直付けの条件は型番ごとに確認します。KITZではポンプ直付け対応製品がある一方、ステンレス鋼製は構造が異なりポンプ直結不可とされており、この制限を他材質や他社製品へ一般化しません。

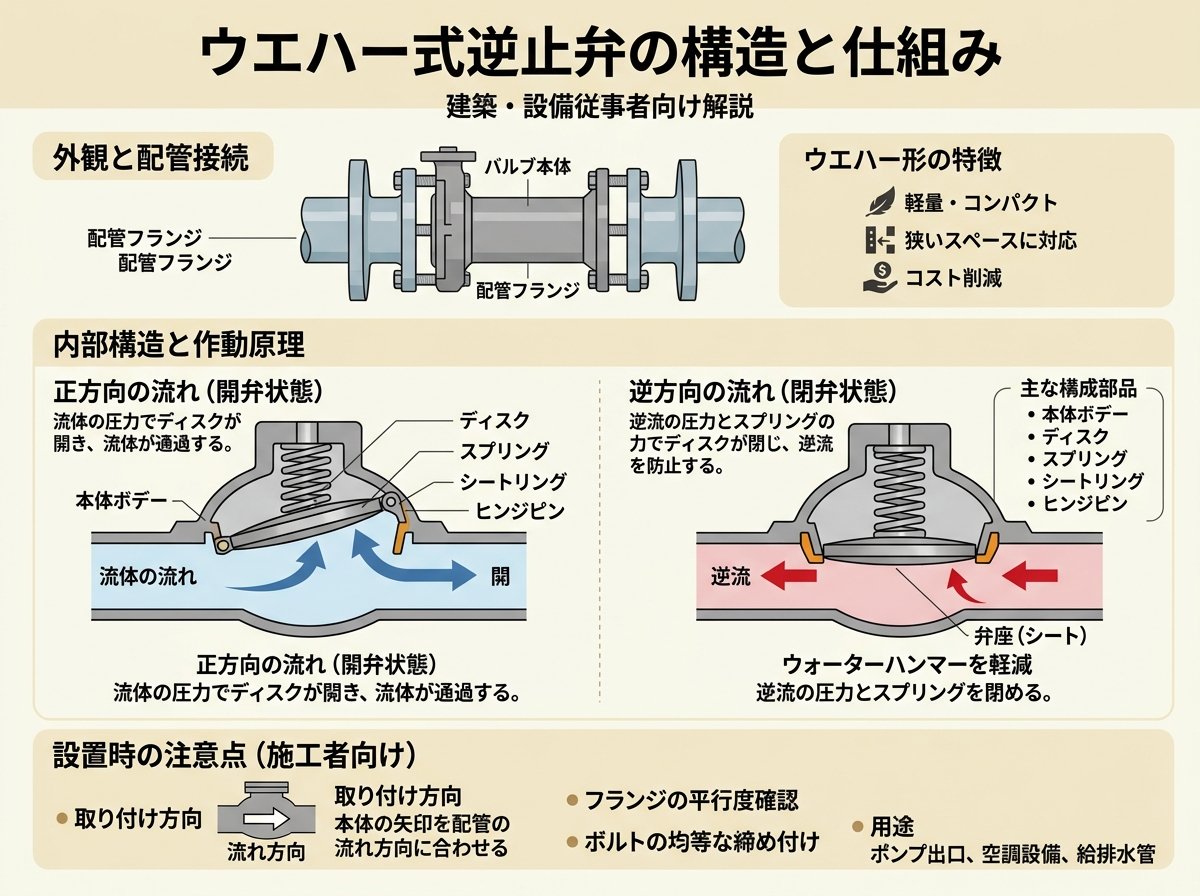

ウエハー式逆止弁の構造と仕組みを正しく理解する

ウエハー式逆止弁（ウエハチャッキバルブ）は、配管のフランジとフランジの間に薄型のボデーを挟み込み、ボルトで締め付けるだけで設置できる逆止弁です。名前の「ウエハ（Wafer）」は、半導体製造に使う薄い円盤（ウエハー）のような形状に由来しています。

内部構造は大きく2種類に分かれます。1枚の半円形ディスクがヒンジで開閉する「シングルプレート形」と、2枚のディスクが中央のヒンジ軸を支点に蝶のように開閉する「デュアルプレート形」です。いずれも、流体が正方向に流れるとディスクが押し開かれ、流れが止まるとスプリングの力で素早く閉じる構造になっています。

この「スプリングで素早く閉じる」という点が重要です。スイング式逆止弁は弁体の自重と逆流の圧力で閉まる仕組みのため、逆流が発生してから弁が閉じるまでにタイムラグが生じます。そのタイムラグが、あの「バン！」という衝撃音——ウォーターハンマー——の原因になります。

つまり、これが基本です。ウエハー式はスプリングにより逆流直前に閉弁するため、ウォーターハンマー抑制に有効な構造を持ちます。

本体材質はステンレス鋼・鋳鉄・青銅・ダクタイル鋳鉄などから、流体の種類・温度・圧力に応じて選定します。シートパッキンにはNBR（ニトリルゴム）が標準で使われることが多く、封止性能にも優れています。

KITZチャッキバルブ（逆止弁）製品ページ：ウエハチャッキの構造・スプリング選定基準・ポンプ直付け仕様の詳細が確認できます

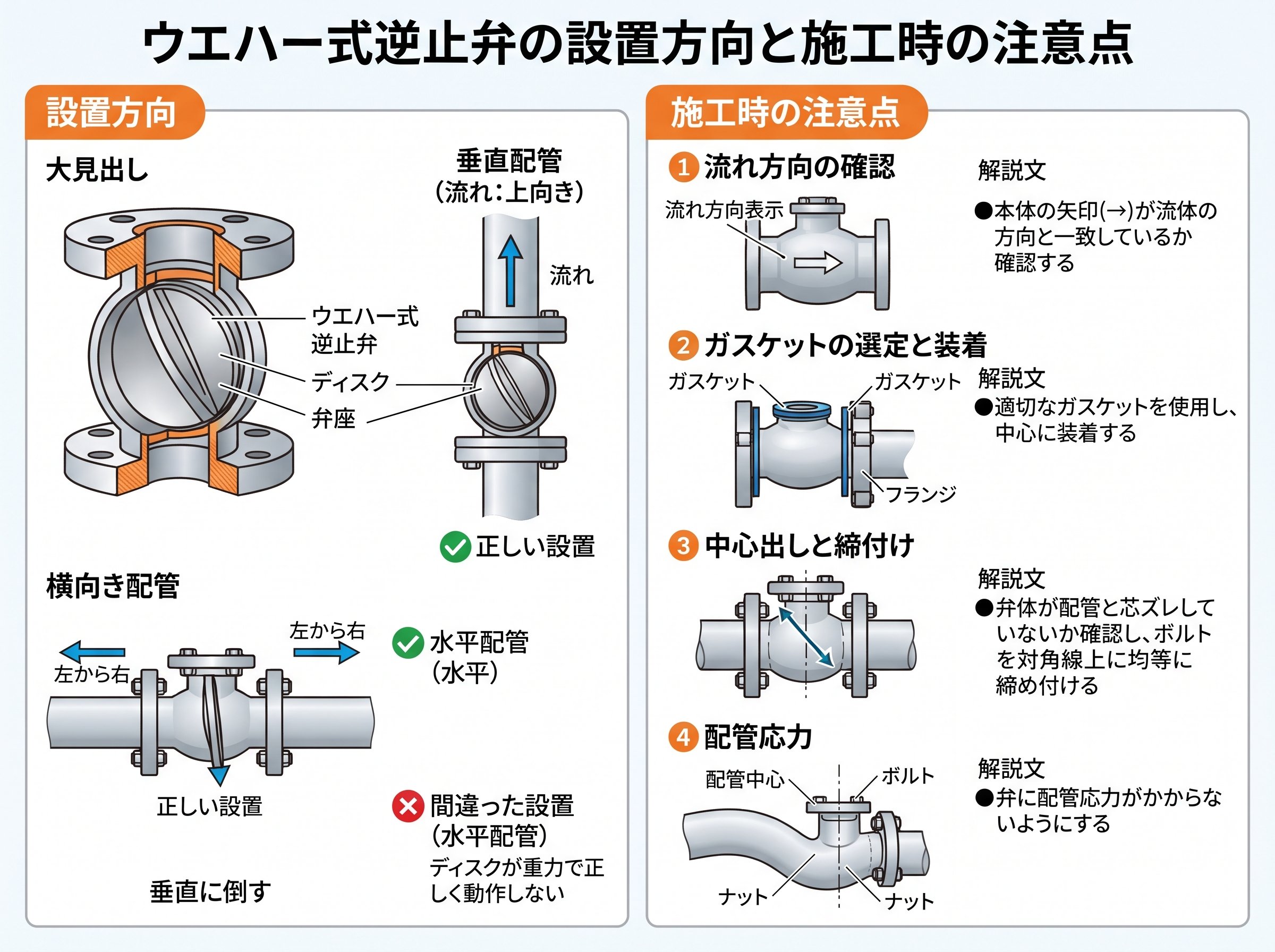

ウエハー式逆止弁の設置方向と施工時の注意点

現場でもっとも多い施工ミスが、取り付け方向の間違いです。ほぼすべての製品に流れ方向を示す矢印（→）が本体に刻印されています。この矢印と実際の流れ方向が一致していないと、ディスクが開かず流体がまったく流れなくなります。完成後に「通水しない」と気づくケースが現場ではゼロではありません。必ず施工前に矢印を確認することが条件です。

縦配管への取り付けは「下→上」の流れに限定されます。「上→下」の方向では、スプリングの力だけでは弁体を保持できず、バルブが機能しない機種がほとんどです。横配管への設置は基本的に問題ありませんが、デュアルプレート形を水平配管に接続する場合は、バイパスバルブが水平の位置になるよう設置する必要があります。シングルプレート形は、ヒンジ軸が水平になる向きに設置するのが原則です。

ポンプ直付けの可否や必要な直管部は製品で異なります。KITZには直付け可能な製品と、直結不可とされるステンレス鋼製があります。エルボ後などへの設置条件は、対象製品の取扱説明で確認してください。

エルボや急拡大部の直後は流れが偏る「偏流」が発生しやすく、デュアルプレートの2枚のディスクに不均等な圧力がかかります。この状態が続くと中央ヒンジ部への局所的な応力集中が起き、早期破損につながります。

KITZのステンレス鋼製製品では、直管部の条件として「ポンプ吐出口の後ろには2D以上（口径の2倍以上）の直管部を確保してから設置すること」を推奨しています。ステンレス製のウエハチャッキはポンプ直結不可としているメーカーもあり、仕様書の確認が欠かせません。

KITZ取付姿勢に関するFAQ：デュアルプレート形とシングルプレート形それぞれの水平・垂直配管への取り付け向きの注意事項が整理されています

ウエハー式逆止弁のスプリング選定と揚程の関係

ウエハー式逆止弁の性能を左右する重要なポイントが、スプリングの選定です。スプリングには「低トルク」「標準トルク」「高トルク」の3種類があり、流体の種類・配管口径・流速・揚程の組み合わせによって選び分ける必要があります。

たとえばKITZのウエハチャッキバルブを例に挙げると、気体（気体＝空気・ガスなど）に使用する場合は全サイズで「低トルクスプリング」が指定されています。これは気体の密度が液体より低いため、弁体を押し開く力が弱く、スプリングが強すぎると弁が開きにくくなるためです。

液体（水系）の場合は、揚程が約80m以下の水平配管・縦配管では呼び径100A以下で流速1.0m/s以上4.0m/s以下なら標準トルク、揚程が約80m以上の配管では高トルクスプリングを選びます。これを間違えると、チャタリング（弁体が小刻みに開閉を繰り返す現象）が発生します。

チャタリングは見過ごされがちです。しかし実際には、チャタリングが発生すると弁体とシート面が繰り返し衝突し、ゴムシートが急速に摩耗します。摩耗が進むと逆流防止機能が低下し、最悪の場合はポンプや周辺機器への逆流ダメージに発展します。スプリング1本の選定ミスが、設備全体の信頼性を揺るがすことになりかねません。

なお、国土交通省の「公共建築工事標準仕様書（機械設備工事編）」では、揚水ポンプ・空調用ポンプに付属する逆止弁について明確に指定があります。「全揚程が30m（おおよそ10階建てビルの高さ相当）を超える場合は衝撃吸収式とすること」「呼び径65以上の場合はバイパス弁内蔵形とすること」という2条件です。これは義務規定であり、仕様に反した施工は検査での指摘対象になります。

国土交通省「公共建築工事標準仕様書（機械設備工事編）」：逆止弁の仕様要件（衝撃吸収式・バイパス弁内蔵形の適用条件）が記載されています

スイング式・リフト式との徹底比較——ウエハー式が向かない場面とは

ウエハー式逆止弁はコンパクト・軽量・省スペースという点で優れた選択肢ですが、すべての現場に適合するわけではありません。この点が意外と知られていません。

まず圧力損失の観点から見ると、ウエハー式はスイング式よりも圧力損失がやや大きい傾向があります。スイング式は全開時にディスクがほぼ流路外に移動するため、流体抵抗が小さいのです。大口径の配管や、ポンプの動力効率が重要な系統では、スイング式のほうが有利な場合があります。

次に止水性の観点です。JIS規格では、メタルシートのチャッキバルブからの微小な弁漏れは許容されています。スイング式は一般的にパッキンレス構造のためシール性が低く、弁漏れがある製品も多くあります。一方、ウエハー式でゴムシートを内蔵したタイプは封止性能が高く、完全止水が求められる系統（薬液・腐食性流体など）に向いています。

耐久性の面では、ウエハー式のねじりコイルバネは経年でヒンジ部との摩耗が起きやすく、圧縮コイルバネを使うスモレンスキ型などと比べると寿命の面で劣るという指摘もあります。特に工場などで高頻度に弁の開閉が繰り返される環境では、スプリング破損のリスクが高まります。

用途別に整理すると以下のようになります。

比較項目	ウエハー式	スイング式	リフト式
圧力損失	中	小	大
封止性	高（ゴムシート品）	低（メタルシートが多い）	中
ウォーターハンマー抑制	優れる	劣る	中
取り付け方向	縦・横（制約あり）	縦・横（自由度高い）	水平のみ
省スペース性	非常に優れる	普通	普通
高粘度流体・異物含有流体	不向き	やや不向き	不向き

高粘度の油脂や汚水・スラッジを含む配管系統にはウエハー式は向きません。ディスクに異物が噛み込むと正常に閉弁できなくなります。病院建設の仕様書でも「汚水ポンプアップ系統にウエハー式を採用する場合はチャタリング防止型を全数使用すること」と指定している事例があります。これは注目すべき点です。

TLV「逆止弁 後編」：スイング式・リフト式・ディスク式それぞれの特徴・取り付け方向・チャタリングと弁漏れの注意点が詳しくまとめられています

ウエハー式逆止弁の独自視点——メンテナンスと交換タイミングの見極め方

施工後の維持管理についての情報は、選定・施工ほど語られることがありません。しかし現場では「設置して終わり」ではなく、定期的なメンテナンスが機器全体の寿命を左右します。

日本バルブ工業会が公表している給水用逆止弁の資料では、定期点検とメンテナンス・消耗部品の交換を継続したうえで「使用年数8年を目安に交換」することを推奨しています。ただしこれはあくまで目安で、流体の水質・温度・開閉頻度によって大きく変わります。温水や薬液を扱う配管では、5年前後でゴムシートの劣化が見られるケースもあります。

では、交換のサインはどこに出るのでしょうか？ 主なチェックポイントは以下の3点です。

• 💧 弁漏れの増加：逆流防止を目的としているにもかかわらず、ポンプ停止後に明らかな逆流・圧力降下が起きていれば、ディスクやシートの摩耗が疑われます。

• 🔊 異音・振動の発生：ポンプ稼働中や停止直後に「カチカチ」「バタバタ」という音がある場合、チャタリングや弁体のガタつきが起きているサインです。

• 🛠️ スプリングの腐食・折損：点検開放時にスプリングの発錆・変形・折れが確認された場合は即時交換が必要です。

点検のタイミングに関しては、年1回の定期点検が推奨される一般的な目安です。ただしビルや病院などの設備では竣工時の仕様書に点検周期が明記されていることが多く、その規定に従うことが基本です。

弁の交換作業自体はフランジ間に挟み込む構造上、仕切弁を閉じて系統を止水すれば比較的スムーズに行えます。ただし口径の大きい製品（200A以上）ではアイボルト（吊りボルト）付きの製品もあるなど、重量物取り扱いへの配慮が必要です。交換時はガスケットの共交換も忘れずに行うことが原則です。

コスト面では、一般的な給水・空調用のウエハーチャッキバルブは呼び径50A程度でおおむね数千円から1万円台の製品が多く流通していますが、消防安全センター認定品・日本水道協会認証品などの認定品になると価格が上がります。適切な規格品を選ぶことが、将来的な設備トラブルの予防につながります。

日本バルブ工業会「量水器周辺の逆止弁の使用年数」：逆止弁の推奨交換年数（使用年数8年目安）の根拠と点検の重要性について解説されています
