保温材を巻くだけで完成と思っている現場ほど、数年後に配管腐食で数十万円の修繕費が発生しています。

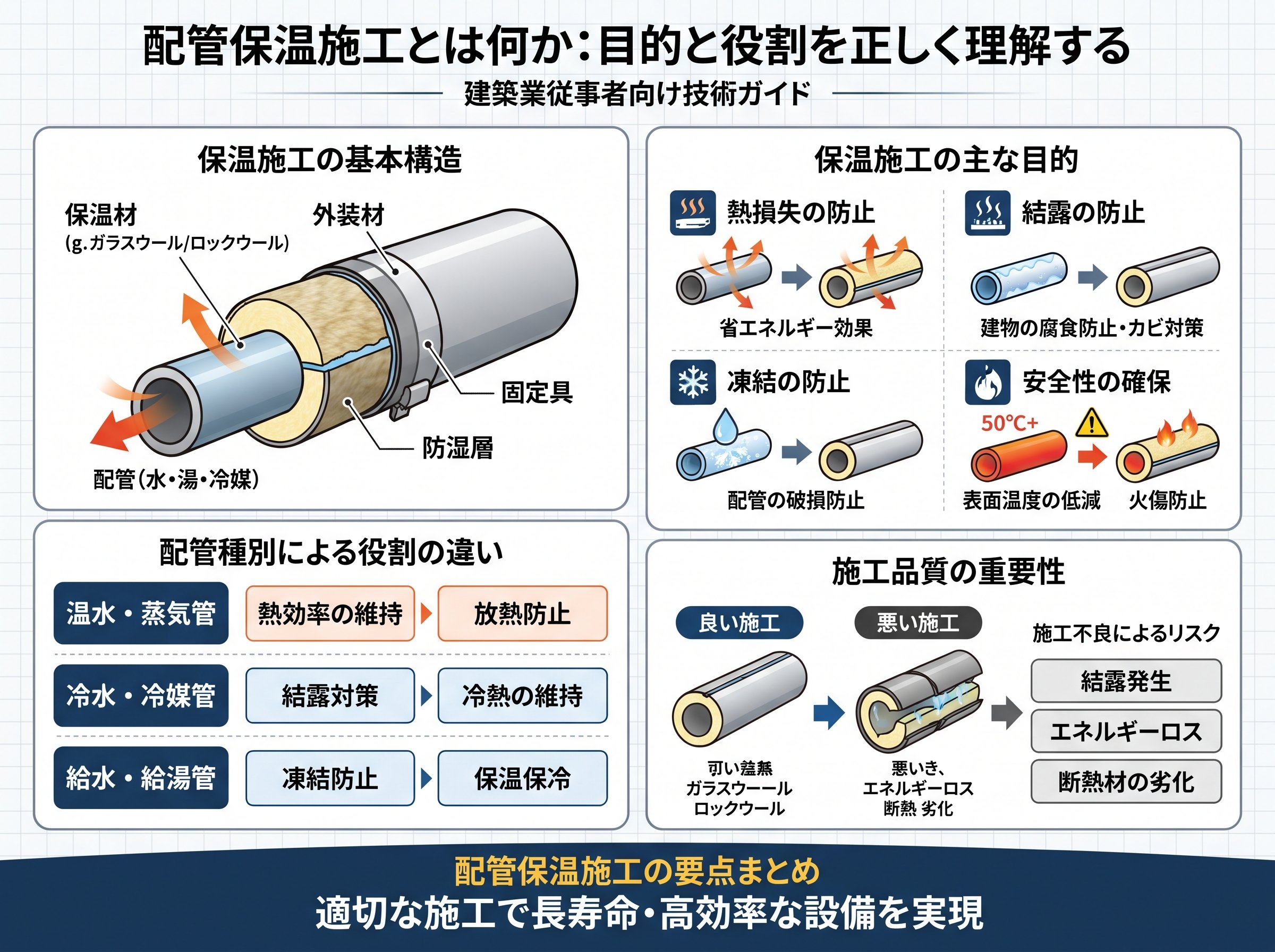

配管保温施工とは何か：目的と役割を正しく理解する

配管保温施工とは、給湯管・冷水管・蒸気管・冷媒配管などに断熱材（保温材）を巻き付け、熱の出入りを制御する工事のことです。「配管を温かく保つ工事」と思われがちですが、実際にはそれだけではありません。

保温施工の目的は大きく4つに整理できます。

• 🔥 熱損失の防止：蒸気管・温水管から外部への熱逃げを抑え、エネルギー効率を高める
• 💧 結露防止：冷水管・冷媒管の表面が外気と触れて結露するのを防ぐ
• ❄️ 凍結防止：屋外や寒冷地の配管が冬季に凍結・破裂するリスクを減らす
• 🦺 安全確保・やけど防止：蒸気管など高温配管に作業者が誤って触れるリスクを下げる

結露が原因で起きる問題はやっかいです。配管表面に水分が繰り返し付着すると、鉄鋼配管では錆が進行し、絶縁不良や漏電事故につながることもあります。特に冷温水配管（夏は冷水、冬は温水が流れる）は外気温との温度差が大きく、保温の精度が設備寿命に直結します。

つまり保温施工は「おまけ工事」ではなく、設備全体の信頼性を支える基幹工事です。結論はシンプルです。

省エネの観点でも見逃せません。保温施工が不十分な蒸気配管では、配管1mあたりの熱損失が適正施工時の数倍に上る場合があります。工場やビルで何百メートルもの配管が走っているケースでは、適切な保温施工によって年間の燃料費・電気代を大幅に削減できる可能性があります。

配管保温施工が必要となる代表的な配管の種類を以下に整理します。

配管種別	主な目的	代表的な保温材
蒸気管・温水管	熱損失防止・やけど防止	グラスウール、ロックウール
冷水管・冷温水管	結露防止・熱損失防止	グラスウール、ポリスチレンフォーム
冷媒配管	結露防止・断熱	発泡ゴム系（エラストマー）
給水管・給湯管	凍結防止・結露防止	グラスウール、ポリスチレンフォーム
排水管・通気管（寒冷地）	凍結防止	グラスウール

配管保温施工に使う材料の種類と選び方

保温材を「なんとなく手元にあるもの」で選ぶと、後で大きなトラブルになります。材料の種類と適用温度・条件を正しく把握することが、品質の高い保温施工への第一歩です。

代表的な保温材を確認しましょう。

① グラスウール（ガラス繊維系）

ガラスを原料とした繊維状の断熱材で、配管保温では最もよく使われる材料です。保温筒（パイプカバー）の形で流通しており、施工しやすく比較的低コストなのが特徴です。耐熱温度の目安は200℃程度で、給水・給湯・冷温水配管など幅広い用途に対応します。防音効果も期待できます。

注意点があります。グラスウールは湿気に弱く、外装材（アルミガラスクロスやラッキングカバー）でしっかり覆わないと性能が著しく低下します。また、蒸気配管で配管温度が200℃を超える場合はグラスウールは使えません。その場合はロックウールへの切り替えが必要です。

② ロックウール（岩綿系）

玄武岩や製鉄スラグを高温溶融して繊維化した断熱材です。耐熱性が高く、使用可能温度はおよそ600℃と、グラスウールの約3倍です。湿気にも比較的強いため、高温の蒸気管・プラント配管など過酷な条件下で多く使われます。

材料費はグラスウールの1.5〜2倍程度と高めですが、高温環境での信頼性を考えると適切な選択です。これは条件次第です。

③ ポリスチレンフォーム（発泡スチロール系）

軽量で加工しやすく、湿気への耐性が高い発泡プラスチック系の保温材です。冷水管・冷凍設備の保冷工事に適しており、低温域での断熱性能が安定しています。ただし耐熱温度は低く、高温配管（給湯管など100℃近い配管）への使用は避ける必要があります。

④ 硬質ウレタンフォーム

断熱性能が高く、配管・タンク・ダクトなど幅広く使われます。工場やプラントで温度差が大きい環境での省エネ効果が高い保温材です。

材料選定で迷ったときの判断基準はシンプルです。「配管の最高使用温度」「屋内か屋外か」「湿潤環境かどうか」の3点を確認すれば、おおむね適切な保温材が絞り込めます。

参考として、グラスウールの耐熱性能と各保温材の使用温度上限について詳しく解説されています。

富士断熱株式会社｜耐火耐熱工事・各保温材の耐熱温度解説

配管保温施工の正しい手順とラッキング仕上げ

施工手順をきちんと踏まえているかどうかで、5年後・10年後の設備の状態が大きく変わります。「保温材を巻いて終わり」ではなく、各ステップに確認すべきポイントがあります。

【STEP1】配管表面の清掃・下地処理

保温材を取り付ける前に、配管表面の錆・汚れ・油分を除去します。この下地処理を省略すると、保温材と配管の密着が不十分になり、後述するCUI（保温材下腐食）の温床を自ら作ることになります。屋外配管や既設配管の補修施工では、防錆処理を加えるケースもあります。下地が命です。

【STEP2】保温材の選定・カット

配管径（呼び径）に合わせた保温筒を選びます。直管部は対応サイズの保温筒を使えばよいですが、問題はエルボ（曲がり部）・フランジ・バルブまわりです。これらは形状が複雑なため、保温材をカットして密着させる作業が必要です。ここが最も技術の差が出る部分です。

エルボ部を保温していない、または薄くなっている施工は現場で多く見られます。しかし、継手部やエルボ部の保温が甘いとその箇所から熱が逃げ、結露・腐食の起点になります。

【STEP3】保温材の取り付け・固定

保温筒を配管に沿って取り付け、継ぎ目が重なるように巻きます。固定にはステンレス製または亜鉛メッキの結束線を一定ピッチで巻き付けるか、ALGCテープ（アルミガラスクロス粘着テープ）で固定します。

• 継ぎ目の目地は重ね代を確保してしっかり密着させる
• 管が貫通する壁・床まわりは端末処理を丁寧に行う
• 縦配管・横配管でズレ止めの固定が適切か確認する

【STEP4】外装材の施工（防湿・防水）

屋内の保温配管であれば、ALGCテープや合成樹脂製カバーで保温材の外側を覆います。屋外・多湿箇所では防水性の高い外装材（ステンレス板金やアルミ板金）でカバーするラッキング施工が必要です。

【STEP5】ラッキング仕上げ（屋外・プラント）

ラッキングとは、保温材の外側をアルミや亜鉛鉄板などの薄い金属板で覆う工法です。保温材への雨水・油・薬品の侵入を防ぎ、機械的ダメージから保護します。板金の継ぎ目（ハゼ部）は上向きにならないよう注意が必要で、開口部からの雨水侵入がCUIの主な原因の一つです。

ラッキング施工・保温保冷工事の手順についての詳細は以下も参考になります。

誉工業株式会社｜ラッキング（配管板金工事）の目的・施工手順・注意点

施工ミスが招くCUI（保温材下腐食）と修繕リスク

配管保温施工で最も見落とされがちで、かつ最もコストに直結するリスクがCUI（Corrosion Under Insulation：保温材下腐食）です。意外ですね。

CUIとは、保温材の隙間や外装板金の損傷部から侵入した雨水・結露水が保温材の内側に溜まり、そのまま配管の外表面を腐食させる現象です。外から見ると配管はきれいに保温されているように見えるため、発見が遅れがちです。

CUIが発生しやすい箇所は次のとおりです。

• ⚠️ エルボの外装板金の継ぎ目・損傷部
• ⚠️ 縦配管のフランジ部・ノズル周辺
• ⚠️ 板金のハゼ（つなぎ目）が上向きになっている箇所
• ⚠️ Uバンドやサポートシューが保温材の中に隠れている部分
• ⚠️ フロア貫通部の端末処理が不十分な箇所

CUIが発生した場合、保温材の撤去・配管の補修・再施工が必要になります。足場が必要な高所配管では、補修だけで数十万〜場合によっては数百万円規模の費用が発生することがあります。さらに、アスベストを含む古い保温材が使われていた場合は、特別管理産業廃棄物として専門業者による撤去が義務づけられており、その費用だけで数百万円に達するケースもあります。

CUIのリスクを最小化するためには、外装板金の継ぎ目処理・端末コーキングの丁寧な施工が必須です。施工後は最低でも5〜10年ごとに目視点検を実施し、板金の浮き・変形・腐食サビが出ていないか確認することが推奨されます。問題が見つかったら早期対応が原則です。

保温材下腐食（CUI）の発生箇所と検査方法の詳細については、以下のページが体系的にまとめられています。

TTS｜外面腐食（保温材下腐食CUI・耐火材下腐食CUF）が発生しやすい箇所の解説

配管保温施工の費用相場と見積もりのポイント

「安ければいい」という発想が、結果的に修繕コストを増やすケースは少なくありません。費用相場を正しく理解した上で、適正な見積もりを判断する力を持つことが重要です。

■ 配管保温工事の単価目安（保温材・外装材・施工費込み）

管径	保温厚	単価目安
20A	30mm	4,000〜5,000円/m
50A	30mm	5,500〜6,000円/m
80A	30mm	6,500〜7,000円/m
50A	50mm（厚め仕様）	7,500〜9,000円/m（30mm比1.3〜1.5倍）

※上記はあくまで目安です。地域・現場条件・材料グレードにより変動します。

単価を大きく左右する5つの要因があります。「保温材の種類・グレード」「配管径と施工延長」「作業環境（高所・狭所・屋外）」「保温厚さ」「特殊仕様の有無（防火・防水・耐熱）」です。これが基本です。

特に注意が必要なのが、既設保温材の撤去が伴う工事です。古い保温材の撤去・廃棄費用は、新設工事費の20〜30%相当が別途かかることが多く、見積もり段階で確認が必要です。高所作業が必要な場合は足場設置費が加わり、10m以上の高さでは通常の1.5〜2倍の単価になることもあります。

見積もりを取る際は、3社以上から相見積もりをとることが基本です。「一式」でまとめられた見積書より、材料費・施工費・廃棄物処理費が内訳として明記されているものが信頼できます。また、施工業者が熱絶縁施工技能士（国家資格）を保有しているか確認することも、品質を担保する上で有効です。

■ 熱絶縁施工技能士について

熱絶縁施工技能士は、保温工事の技能を証明する国家資格（技能検定）です。1級・2級があり、2級は実務経験2年以上、1級は7年以上が受験要件となっています（学歴により短縮あり）。合格率は1級で40〜50%程度、2級で45〜70%程度とされており、決して簡単に取れる資格ではありません。この資格保有者が現場に配置されているかどうかは、施工品質を判断する一つの指標になります。

資格保有者が在籍する業者への依頼は、安心材料です。

保温工事の単価構造と見積もり取得のポイントについての詳細は、以下も参考になります。

断熱大和｜保温工事の単価は？金額を左右する要因＆見積もり時のポイント
