強化プラスチック管（FRP管）の種類・特徴・施工を徹底解説

FRP管はコンクリート管の約5倍の流れやすさを持ち、同じ流量でも口径を1サイズ下げて施工できます。

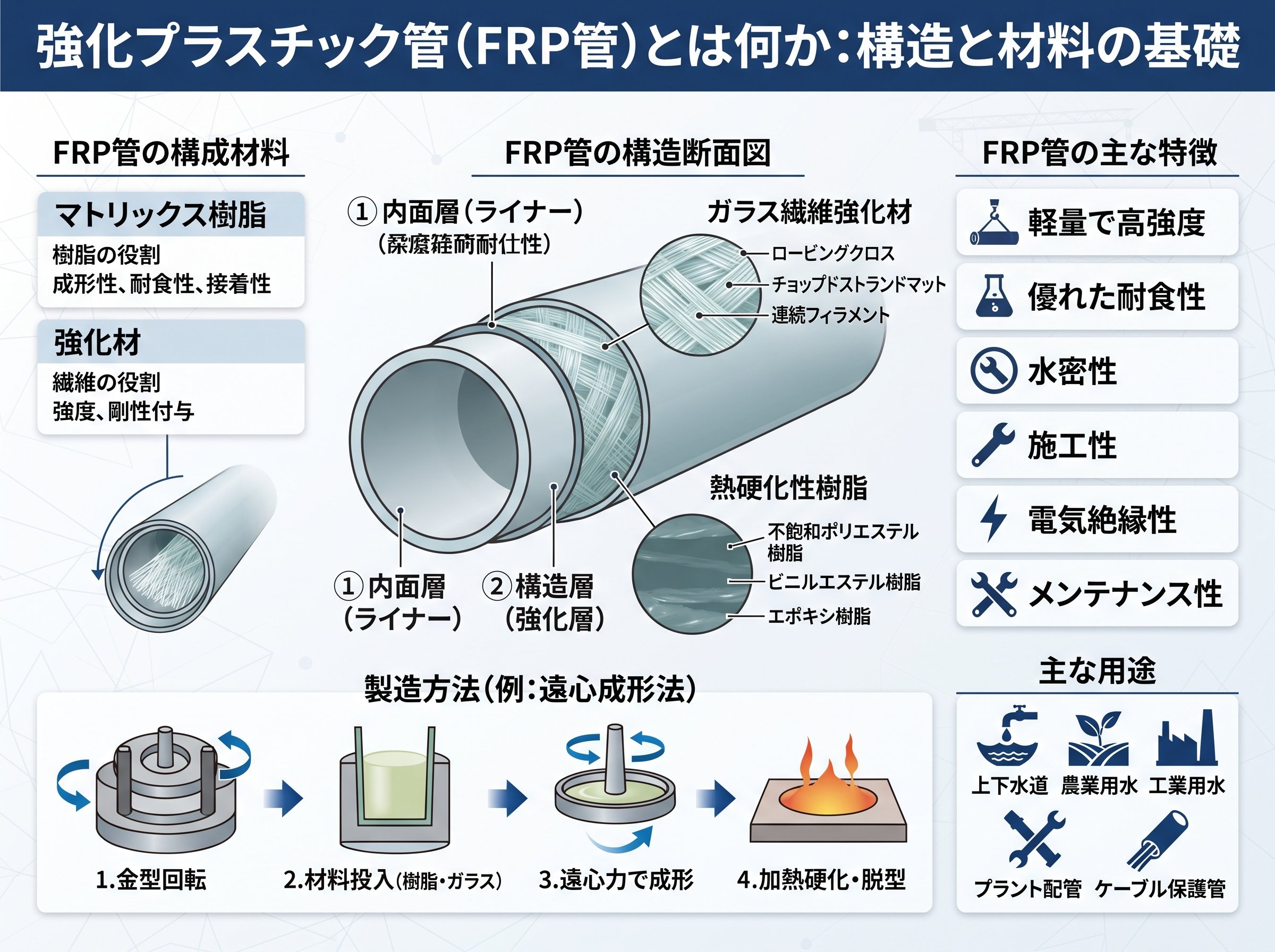

強化プラスチック管（FRP管）とは何か：構造と材料の基礎

FRP管（Fiber Reinforced Plastics Pipe）は、ガラス繊維などの強化材を樹脂に複合させた管材です。単なるプラスチック管ではありません。

「プラスチック管」と聞くと柔らかくて弱い印象を持たれがちですが、FRP管の引張強度は一般的なプラスチック単体よりも格段に高く、「鉄よりも強く、アルミよりも軽い」とも評される複合材料です。母材となる不飽和ポリエステル樹脂やエポキシ樹脂に、高強度なガラス繊維（Eガラス繊維）を組み合わせることで、単体素材では実現できない性能を引き出しています。

建設・土木現場でとくによく使われるのが「FRPM管（強化プラスチック複合管）」と呼ばれるタイプです。FRPMはFiberglass Reinforced Plastic Mortar Pipesの略称で、FRP層の中間にレジンモルタル（樹脂砂）層を挟んだサンドイッチ構造になっています。このサンドイッチ構造が重要です。内外面のFRP層が引張強度を担い、中間のモルタル層が圧縮強度を担うことで、地中埋設時の複雑な荷重に対して高い耐力を発揮します。

製造方法は「フィラメントワインディング（FW）成形」が主流です。これはガラス繊維を切断せずに長繊維のまま樹脂を含浸させ、心金の上に一定角度で巻き付けて成形する方法です。繊維を切断しないことで、繊維本来の引張強度を最大限に活かした管体を製造できます。

| 管種 | 構造の特徴 | 主な用途 |
|------|-----------|---------|
| FRP管（単純FRP） | FRP層のみ | 橋梁添架・ケーブル保護管 |
| FRPM管（強化プラスチック複合管） | FRP＋レジンモルタルのサンドイッチ | 下水道・農業用水・雨水排水 |
| 内挿用FRPM管 | 薄肉タイプ | 既設管の更生・補修工法 |

規格面では、JIS A 5350（強化プラスチック複合管）や日本下水道協会規格のJSWAS K-2（下水道用）、農林水産省の土地改良事業計画設計基準など、用途別に複数の公的規格が存在します。設計段階での規格確認が原則です。

強化プラスチック複合管協会｜強プラ管の構造・規格・仕様の詳細（業界団体による公式情報）

強化プラスチック管（FRP管）の特性：耐食性・軽量性・水理性の実力

FRP管の最大の強みは、金属管では避けられない「腐食」をほぼゼロにできる点です。

下水道では硫化水素（H₂S）ガスによるコンクリート腐食が深刻な問題で、コンクリート管は硫化水素環境下で数十年以内に劣化・損傷するケースが多々あります。これが問題です。一方、FRP管はガラス繊維と樹脂の複合体であるため、硫酸腐食や電食の心配がなく、経年変化も極めて少ない点が評価されています。財務省の減価償却資料ではFRP製管体の耐用年数は30年以上とされており、適切な施工と維持管理を行えばさらに長い供用期間を確保できる管材です。

次に「軽量性」です。呼び径1000mmのFRPM管（エスロンRCP）の管体質量を比較すると、下表のようになります。

| 管種 | 質量（kg/m） | FRPMとの比率 |
|------|-------------|------------|
| FRPM管（エスロンRCP） | 154 | 1.0（基準） |
| 鋼管（SP） | 216 | 約1.4倍 |
| ダクタイル鋳鉄管（DCIP） | 386 | 約2.5倍 |
| 鉄筋コンクリート管（HP管） | 761 | 約4.9倍 |

鉄筋コンクリート管と比べると、同じ口径でも重さはなんと約1/5です。東京ドーム1杯分のコンクリート管をFRP管に置き換えると、管材だけで重量が5分の1になる計算です。これは施工現場に直結するメリットで、大型揚重機の使用頻度を減らせるため工期短縮と安全性向上につながります。

「水理性（流れやすさ）」についても注目です。管内面の粗度係数（n値）はFRPM管が0.010であるのに対し、鉄筋コンクリート管・鋳鉄管・鋼管はいずれも0.013程度です。つまり、同じ勾配・同じ内径でもFRP管のほうが流量が大きい。この差を設計に活用すれば、同一流量に対して口径を1サイズダウンできるケースもあり、管材費の削減に直結します。

耐震性については、継手部にゴム輪を用いたスリップオンジョイント構造が採用されており、伸縮・可とう性に優れています。レベル2地震動による地盤変状（液状化・地盤沈下）にも、継手の曲げ角度と抜出し余裕量で対応できます。液状化対策として有効な砕石C-40（最大粒径50mm）も基礎材として使用可能なため、軟弱地盤や液状化リスクの高いエリアへの施工実績も豊富です。

積水化学工業（エスロンRCP）｜FRPM管の質量比較・粗度係数・耐震性の詳細データ（メーカー公式）

強化プラスチック管（FRP管）の用途と規格区分：下水道・農業・雨水貯留まで

FRP管は「1種類の万能管」ではありません。用途ごとに規格・強さ区分が細かく分かれています。

建設・土木分野で最も使用量が多いのは「下水道用強化プラスチック複合管（JSWAS K-2）」です。汚水管・雨水管・合流管のいずれにも適用可能で、呼び径は200〜3000mmと幅広い範囲をカバーしています。有効長は4mと6mの2種類あり（JSWAS規格は4m）、強さ区分は外圧1種・外圧2種・内圧1〜5種に分類されます。用途に応じた強さ区分の選定が必要です。

2023年4月にはJSWAS K-2に「雨水3種管」が追加されました。これは許容土被りを3.3m以内に限定することで管体を薄肉化・低コスト化したタイプで、雨水排水専用として設計されています。許容土被りの上限が定められているため、設計条件を必ず確認してから採用する必要があります。

農業用水分野では「強化プラスチック複合管内圧管（FRPM K-111）」が農林水産省の土地改良事業計画設計基準に基づいて設計・使用されています。農業用の内圧管は灌漑パイプラインの送水管・取水管として長年の実績を持ちます。

それ以外の用途としては、以下のような分野でも幅広く採用されています。

- 🏙️ 雨水貯留管：都市部のゲリラ豪雨対策として、道路下にFRPM管を埋設して一時貯留する手法。日本下水道協会の指針でも貯留管材として公式に認められています。

- ⚡ 小水力発電用水圧管：耐食性と軽量性を活かし、山間部の水圧管路として採用が増加中。

- 🛫 空港雨水排水管：主要空港での大口径雨水排水管としての採用実績あり。

- 🔄 老朽管更生（鞘管工法・パイプインパイプ工法）：既設のコンクリート管や鉄管の内部にFRPM管を挿入して更生する工法。開削不要で既設管路を再生できるため、都市部のインフラ改修で近年注目されています。

老朽化インフラの更生分野は今後急拡大が見込まれます。日本全国の下水道管路のうち、法定耐用年数50年を経過した管きょは今後急増する見通しで、FRP管を使った鞘管更生工法の需要は高まり続けています。

強化プラスチック複合管協会｜鞘管工法の技術情報（老朽管更生への適用方法）

強化プラスチック管（FRP管）の施工要領：現場で失敗しないための手順と注意点

FRP管の施工は手順の順守が非常に重要です。間違った施工はそのまま管の損傷・漏水・たわみにつながります。

① 掘削と基礎工

床付け面付近に凹凸が生じないよう注意して掘削し、砂または砕石を敷いて十分に締め固めます。管を接合する箇所は事前に継手掘りを行うことが必須です。継手掘りを忘れると継手部に土圧が集中して管が損傷するトラブルが実際に発生しています。基礎材に大きな礫が混入していると管底部が傷つくため、基礎材の粒度管理も欠かせません。

② 管の吊り降ろし

吊り降ろしは必ず2本吊りで行います。1本吊りはバランスが崩れて管が落下・損傷するリスクがあるため禁止です。矢板施工の際は管端が矢板や切り梁に当たらないよう慎重に操作します。

③ 継手部の清掃と滑剤塗布

ここは特に重要です。継手の受口内面・挿口外面・ゴム輪に付着した砂や土をウエスで拭き取り、専用滑剤を塗布します。鉱物油やグリスは絶対に使用してはいけません。 ゴム輪に悪影響を与え、水密性が損なわれます。「手元にあるグリスで代用すればいい」という判断が漏水事故の原因になります。専用滑剤のみが条件です。

④ 管の接合と芯出し

配管は原則として下流側から上流側に向かって行います。挿入機を使って標線まで引き込み、下げ振り・水準器で芯出しを確認します。挿入機の台数は、小口径1台・中口径2台・大口径3台が目安です。芯が一直線でないと接合が困難になります。

⑤ 管底側部の充填と突き固め

管底側部は人力で基礎材を充填し、突き棒・サンドランマーなどで十分に突き固めます。空洞が残ると大きなたわみが発生します。これが基本です。

⑥ 埋め戻しと締め固め

管頂まで左右均等に基礎材を投入し、30cm以内の層に分けてランマーで入念に締め固めます。振動ローラーなどの重機を使う場合は、管上60cm以上（農業用水）または50cm以上（下水道）を埋め戻してから使用します。なお、管の仮固定に使用した横ばりは埋め戻し前に必ず取り除きます。残置すると管損傷の原因になります。

強化プラスチック複合管協会｜強プラ管の施工要領（トラブル事例付き、現場担当者必読）

強化プラスチック管（FRP管）の選定時に見落としやすい独自視点：耐熱・コンクリート基礎・異種管接続の落とし穴

FRP管を採用する際、「耐食・軽量・長寿命」の長所ばかりが注目されがちですが、設計・施工上で見落とされやすい制約があります。知らないと損します。

耐熱温度の上限を忘れがち

FRP配管の耐熱温度は、標準仕様品でMAX60℃、耐熱仕様品でもMAX80℃です。これは工場プラントや温水配管などへの転用を検討する際に必ず確認すべき数値です。金属管から流用感覚でFRP管を採用すると、温水や蒸気が通る配管で変形・劣化するリスクがあります。農業水利施設でも「使用限界温度60℃以下での硬化温度管理」が規定されており、温度条件は軽視できません。

コンクリート基礎が不要なことのメリットと誤解

FRPM管は砕石基礎での施工が可能で、鉄筋コンクリート管（HP管）に必要なコンクリート基礎が不要です。これはコスト面の大きなメリットです。しかし「砕石ならどれでもよい」という誤解が危険です。使用できる砕石の最大粒径は40〜50mmと規定されており、過大粒径の砕石を使うと管底部を傷つけます。再生砕石RC-40の使用も認められていますが、規格を満たすものかどうか事前確認が必要です。

異種管との接続に要注意

FRP管と金属管（ダクタイル鋳鉄管・鋼管など）を直接接続する場合、材質・寸法の違いから専用の異形管やフランジアダプターが必要です。鋼製の異形管を使うことで接続自体は可能ですが、「何も考えずにつないだ」状態では継手部の水密性が確保されないケースがあります。消防法では地上露出の金属配管と地下のFRP配管を接続する際に特定の絶縁措置が求められる場面もあります。異種管接続は設計段階で接続仕様を確定させることが原則です。

見積もり段階での管材費だけの比較は要注意

FRP管の管材費は、口径や強さ区分によっては鉄筋コンクリート管より高く見える場合があります。しかし、コンクリート基礎工が不要なこと、軽量による揚重費の削減、口径サイズダウンによる管材費削減（粗度係数の優位性から）を合算すると、FRPM管はHP管に対して直接工事費を2割程度縮減できるという試算が出ています（積水化学工業の試算資料より、管路延長100m・土被り2.0m条件での比較）。管材費単体ではなく、工事全体のトータルコストで比較することが判断基準です。

各用途・口径に応じた詳細な強さ区分の選定と施工仕様の確認には、メーカーの技術担当者や強化プラスチック複合管協会への問い合わせを活用するのが確実です。
