無機ジンク塗料の特徴・種類・下地処理と施工の注意点

無機ジンク塗料の特徴・種類・下地処理と現場で知っておくべき注意点

「ジンク塗料を塗れば高力ボルト接合面のすべり係数は確保できる」は、現場で広まる誤解です。ブラスト処理なしのジンク塗料単体では、すべり係数が規定の0.45を大きく下回り、構造物の安全性に直結するリスクがあります。

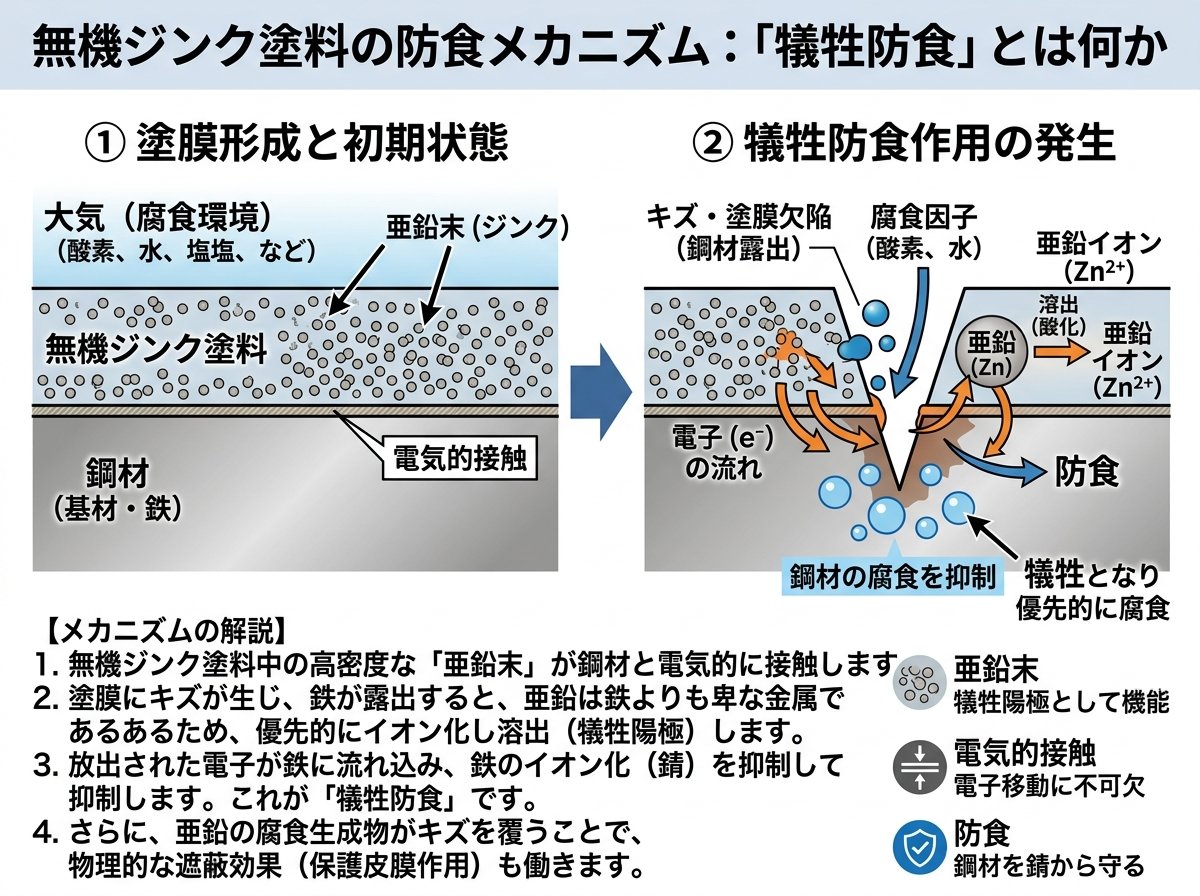

無機ジンク塗料の防食メカニズム：「犠牲防食」とは何か

無機ジンク塗料が鋼材を守る核心は、「犠牲防食作用」と呼ばれる電気化学的なメカニズムにあります。これは鉄よりもイオン化傾向の大きい亜鉛が、鉄よりも先に酸化（腐食）することで、鉄本体を守るという仕組みです。

鋼材の表面が水や酸素にさらされると、通常であれば鉄が腐食して赤錆が発生します。しかし亜鉛を多く含む塗膜が鋼材面を覆っていると、亜鉛が先に電子を放出して溶け出し、鉄を「電気化学的に守る陽極」として機能します。塗膜に傷がついて鋼面が露出しても、傷の周囲にある亜鉛が犠牲になって腐食することで、錆の広がりを抑制します。これが「亜鉛が自らを犠牲にして鉄を守る」という意味です。

塗膜中の亜鉛含有量が防錆能力に直結します。JIS K5553（厚膜形ジンクリッチペイント）1種の無機ジンクでは、乾燥塗膜中の亜鉛末含有量が75%以上と規定されており、この高い亜鉛濃度が強力な防食性能を発揮します。亜鉛末が多いほど塗膜中で亜鉛粒子同士が接触しやすくなり、電気的な導通が確保されて犠牲防食作用がより効果的に働くためです。

もう一つ見逃せない防食効果があります。腐食環境に長期間さらされると、亜鉛が水・酸素・炭酸ガスと反応して亜鉛塩（塩基性炭酸亜鉛など）を生成します。この亜鉛塩が塗膜内の空隙を徐々に埋めていき、腐食因子の侵入をさらに遮断するバリア性が高まります。つまり無機ジンク塗料は「犠牲防食」と「バリア防食」の2段構えで鋼材を守るということです。

重防食塗装では、この無機ジンク塗料を防食下地として最下層に配置し、その上にエポキシ樹脂塗料（下塗）、さらにフッ素樹脂塗料やポリウレタン樹脂塗料（上塗）を積み重ねた多層システムが標準仕様となっています。無機ジンクが最も鋼材に近い「防衛ライン第一層」を担うわけです。

つまり「塗膜が傷ついても錆びにくい」が最大の強みです。

参考：鋼構造物における防食塗装と犠牲防食の詳細解説（腐食防食の専門情報サイト）
無機ジンクリッチペイントの硬化特性と空隙（防食概論）

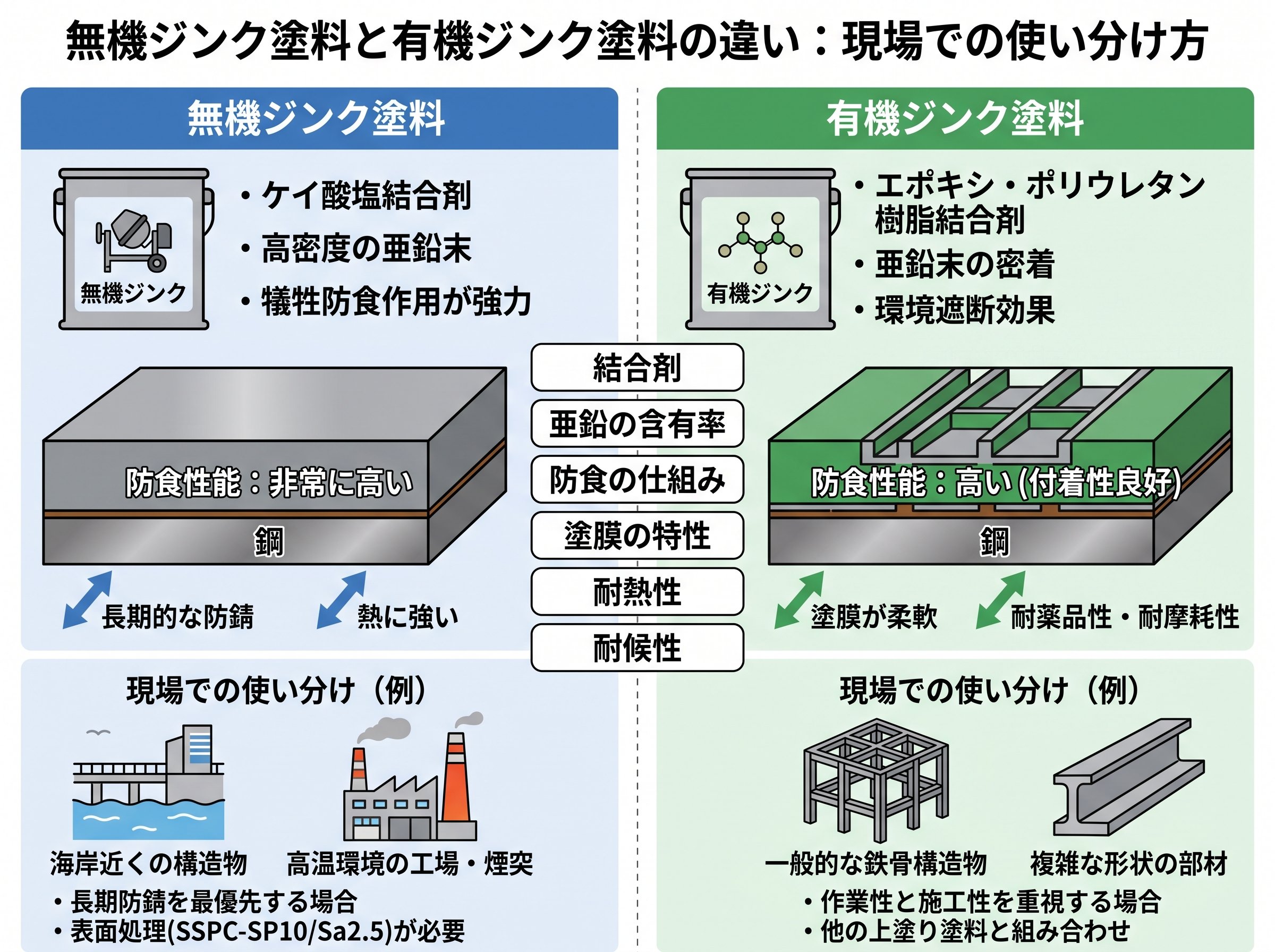

無機ジンク塗料と有機ジンク塗料の違い：現場での使い分け方

一言でジンク塗料といっても、無機系と有機系では性能も施工条件もまったく異なります。どちらを選ぶかで施工コストと工期が大きく変わるため、正しい使い分けの知識は現場の実務に直結します。

無機ジンク塗料はバインダーに「アルキルシリケート（ケイ酸エステル系）」を使用します。一方の有機ジンク塗料はエポキシ樹脂やアクリル樹脂をバインダーに使います。この樹脂の違いがあらゆる性能差の根本にあります。

🔍 無機 vs 有機 ジンク塗料：主要性能の比較

| 比較項目 | 無機ジンク | 有機ジンク（2液） | 有機ジンク（1液） |
|---|---|---|---|
| 防食性 | ◎ 最も高い | ○ 高い | △ 普通 |
| 耐熱性 | ◎（400℃前後まで耐える） | ○ | △ |
| 下地処理 | ブラスト処理必須（ISO Sa2½以上） | ブラスト推奨（ISO Sa2以上） | 動力工具・手工具でも可 |
| 作業性 | △ 難しい | ○ | ◎ 最も容易 |
| 気泡・ピンホール | ⚠️ ミストコート必須 | 不要 | 不要 |
| 主な用途 | 橋梁・海洋構造物・プラント（工場施工） | 一般鋼構造物・タンク・配管 | 現場補修・タッチアップ |

無機ジンクは防食性・耐熱性・耐候性において群を抜いています。特に400℃前後の高温環境でも防食性を保持できることは、プラントや煙突まわりの塗装では決定的な優位性です。一方、下地処理に「ISO Sa2½以上」のブラスト処理が必須であり、これは肉眼でさびや塗膜・異物が認められず、金属が白く輝いて見える「ニューホワイトメタル」と呼ばれるグレードです。ショットブラストやサンドブラストの大型設備なしでは実現できないため、原則として工場での施工が前提となります。

有機ジンクの2液タイプは無機ジンクに次ぐ防食性を持ちながら、下地処理の要求がやや緩やかです。エポキシ樹脂の高い密着性により、多少の残存さびや不完全な下地でも塗膜が剥離しにくい特性があります。橋梁の一般部分や産業施設の鋼構造物など、幅広い重防食用途で採用されています。

有機ジンクの1液タイプは3種類の中で最も作業性が良く、現場での補修やタッチアップに適しています。主剤・硬化剤の混合が不要で、ブラシや刷毛でも施工できるため、補修箇所が多い塗り替え工事や狭小部の処理に重宝されます。これが基本です。

重要なのは「防食性が高い＝どこでも使える」ではないという点です。無機ジンクは現場補修や既設構造物の塗り替えには不向きで、そのような用途では有機ジンクの1液タイプを選ぶのが合理的な判断です。

無機ジンク塗料の施工で失敗しない膜厚管理と湿度・温度の条件

無機ジンク塗料の施工でもっともトラブルが多い原因のひとつが「膜厚の管理不足」です。一般的な塗料は「薄すぎると性能不足」と認識されますが、無機ジンクの場合は厚すぎても大きなリスクがあります。意外ですね。

JIS K5553 1種（厚膜形無機ジンクリッチペイント）の標準膜厚は75μmです。この基準値の2倍以上に厚く塗り付けた場合、塗膜内部での硬化反応（アルキルシリケートの加水分解・縮合重合）で生成するアルコールが内部から揮発できなくなり、塗膜深部で未反応成分が残った状態になります。その後、上塗り塗膜を透過して拡散してきた水分がジンクリッチ塗膜内の未反応成分と遅れて反応すると、アルコールが塗膜内で遅れて生成・拡散し、体積収縮による内部応力が発生します。これが「塗膜の凝集破壊による割れ・はがれ」につながるのです。

日本ペイントの技術資料「厚膜形無機質ジンクリッチペイントのワレ限界」でも、「過剰の厚膜に塗装した場合、ワレが生じたり、さらにははがれを生じることがある。したがって膜厚管理に充分注意を払う必要がある」と明記されています。最小膜厚だけでなく、最大膜厚の管理も現場では必須です。

⚠️ 施工時に必ず守る環境条件（代表的な製品基準）

| 条件項目 | 規定値の目安 | 理由 |
|---|---|---|
| 気温 | 2℃以上（製品によっては5℃以上） | 低温では硬化反応が停滞し未反応成分が残る |
| 相対湿度（下限） | 50%RH以上 | アルキルシリケートの加水分解に大気中の水分が必要 |
| 相対湿度（上限） | 80〜85%RH以下 | 高湿度では結露リスクや塗膜への水分混入が増加 |
| 被塗面温度 | 露点より3℃以上高いこと | 結露があると密着不良・塗膜剥離の原因になる |

特に見落とされがちなのが「湿度の下限」です。多くの一般塗料では低湿度は問題になりにくいですが、無機ジンク塗料はアルキルシリケートの硬化に大気中の水分が不可欠なため、相対湿度50%未満の環境では施工禁止とされています。乾燥した冬季や空調の効いた室内環境での施工には注意が必要です。

逆に高湿度下での施工では、被塗面に結露が生じると密着不良の原因になります。ブラスト処理完了後は表面が活性化されて発錆しやすいため、国土交通省の道路橋塗替え要領案では「ブラスト完了から第1層塗布までの間隔は4時間以内を基本として施工計画を立案する」と定めています。時間管理も重要です。

参考：ブラスト処理後の施工間隔や相対湿度などの技術的制約の詳細
機械工事塗装要領(案)・同解説（国土交通省）

無機ジンク塗料でミストコートが必要な理由：知らないとクレームになる

無機ジンク塗料の施工で、現場トラブルとして特に多いのが「上塗り後にピンホールや発泡が発生した」というケースです。このトラブルはミストコートを省略したか、手順が不適切だった場合に起きやすく、施工不良として指摘されます。なぜこのような現象が起きるのかを正しく理解しておくことが重要です。

無機ジンクリッチペイントの塗膜は、防食顔料である亜鉛末の含有量が高く、油性系・エポキシ系などの有機質塗料と異なり、塗膜内に多くの空気穴（ボイド・VOID）が存在します。これは硬化過程でアルキルシリケートが縮合重合する際にアルコールが揮発して収縮するためです。この空気穴だらけの塗膜の上に直接エポキシ樹脂塗料などを塗り重ねると、塗膜内の空気が上塗り塗膜を突き破って逃げようとして、ピンホールや気泡（発泡）が発生します。

この問題を防ぐために、日本では「ミストコート」が標準化されています。ミストコートとは、次層に使う塗料をシンナーで約50%に希釈し、霧状（ミスト状）に薄く塗布する工程です。希釈された塗料は粘度が低いため、ボイドの中に侵入して空気と入れ替わり、空気穴をシールします。

📋 日本の主要公的機関が規定するミストコートの仕様（代表例）

| 規格・基準 | 塗付量（g/m²） | 塗装間隔（20℃） |
|---|---|---|
| 鋼道路橋塗装便覧（日本道路協会） | 160 | 1日〜10日 |
| 鋼構造物塗装設計施工指針（旧国鉄・JR） | 150 | 16時間〜2日 |
| 塗装設計施工基準（首都高速道路公団） | 160 | 1日〜10日 |

重要なのは、ミストコート後にすぐ次の工程に進まないことです。ミストコートされた塗料はボイドに吸い込まれるため塗膜厚みにカウントされませんが、シールが安定するまでの時間として「ミストコート後10〜20分程度おいてから正規の塗装工程に入る」とされています。焦って次の工程に進めると効果が不十分になります。

もし有機ジンクリッチペイントに変更できる設計であれば、ミストコート工程を省略できます。工程の削減は工期短縮とコスト削減に直結するため、現場の状況によっては有機ジンクへの切り替えも検討に値します。国土交通省「機械工事塗装要領(案)・同解説」でも「有機ジンクリッチペイントに変更した場合にはミストコートを省略する」と明記されています。

参考：ピンホール・発泡の防止方法の詳細と各種防止策の比較解説
無機ジンクリッチペイントのピンホールおよび発泡の防止法（関西ペイント技術資料）

無機ジンク塗料と高力ボルト摩擦接合：「すべり係数」の落とし穴

鉄骨造の建築現場でジンク塗料を扱う際、見落とされやすい重大なポイントが高力ボルト摩擦接合面の「すべり係数」です。これを正確に理解していないと、構造物の安全性に関わる施工ミスにつながりかねません。

すべり係数とは、高力ボルトで締め付けた接合面における摩擦抵抗力の大きさを示す指標です。建築基準法施行令や「鋼構造設計規準」では、高力ボルト摩擦接合面では原則としてすべり係数0.45以上の確保が求められています。

ここで注意が必要なのは「ジンク塗料を塗れば規定のすべり係数をクリアできる」という誤解が業界で広まっていることです。実際に、有機ジンク塗料（1液型・ブラスト処理なし・規定膜厚80μm）の試験データでは、すべり係数の平均値は0.297にとどまり、規定値0.45を大きく下回ります。

痛いですね。構造物の安全性に直結する数値が半分以下になってしまいます。

この誤解が生まれた背景に、「ジンク塗料ですべり係数0.45を達成」というメーカーのカタログ表記があります。しかしこの数値は「ブラスト処理（ISO Sa2½以上）を前提とした試験条件」で得られたものです。技術資料を精読すれば「ブラスト処理が必須条件」と明記されていますが、プロモーション資料の数値だけが独り歩きしているのが実情です。

🚧 摩擦接合面の処理方法とすべり係数の目安

| 処理方法 | すべり係数の目安 |
|---|---|
| ブラスト処理のみ（無塗装） | 0.6〜0.8 |
| ブラスト処理＋無機ジンク塗布 | 0.4〜0.6程度（ブラスト効果が主） |
| ジンク塗料のみ（ブラスト処理なし） | 0.3程度（0.45未満） |
| 溶融亜鉛めっきのまま（処理なし） | 0.1〜0.3程度 |

溶融亜鉛めっきの摩擦接合面に関しては、JASS 6（鉄骨工事標準仕様書）に「塗料で補修してはいけない」と記されています。これは「溶融亜鉛めっきのキズを後から塗料で補修しても規定のすべり係数を確保できないため禁止」という意味であり、「溶融亜鉛めっきを使うな」という意味ではありません。めっき面の摩擦接合部にはリン酸処理や赤さび処理を施すことが正しい対応です。

現場でジンク塗料の使用を検討する際は、必ずメーカーの施工要領書を確認し、どの前提条件のもとで規定値が達成されているかを確かめることが条件です。

参考：実際の試験データと溶融亜鉛めっきの摩擦接合面の誤解を詳解した専門コラム
すべり係数を正しく理解する！高力ボルト摩擦接合面へのジンク塗料適用（日新インダストリー）

無機ジンク塗料のライフサイクルコストと独自の維持管理視点

無機ジンク塗料を採用する最大の経済的根拠は「ライフサイクルコスト（LCC）の低減」にあります。初期コストだけ見ると有機ジンクより割高に見えることがありますが、長期スパンで見ると話が変わります。

一般塗装系の耐用年数が3〜5年程度であるのに対し、無機ジンクを防食下地として用いた重防食塗装系の耐久性は30〜50年とも言われています。一般塗装の10倍以上の寿命があります。橋梁や海洋構造物など維持管理コストが莫大になりがちな大型インフラで無機ジンクが採用される理由がここにあります。

LCCの計算式は「LCC＝初期コスト＋ランニングコスト＋撤去費」です。無機ジンクの重防食塗装系では初期コストは高くなりますが、塗り替え頻度が大幅に下がるためランニングコストが劇的に減少します。特に足場設置費が大きな割合を占める高所構造物や橋梁では、塗り替え回数を1回減らすだけで数千万円規模のコスト削減につながるケースもあります。これは使えそうです。

一方で、「塗り替え後の初回塗装は有機ジンクに変更される」という現場の実態も知っておく必要があります。既設橋梁などの塗り替え工事では、現場でのブラスト処理が困難なケースが多く、有機ジンク（1液タイプ）が採用されることが一般的です。つまり、「初回は無機ジンクで長寿命化、塗り替え時は有機ジンクで作業性を確保」という設計思想が現実の維持管理に組み込まれています。

もう一点、見落とされがちな維持管理上の問題があります。無機ジンク塗膜は非常に硬く緻密なため、経年後の塗り替え時に既存の無機ジンク塗膜を除去する際に、通常の塗膜剥離剤が効かない場合があります。大型インフラの橋梁では特に問題になっており、IH（電磁誘導加熱）を使った塗膜剥離工法が研究・実用化されていますが、「IH工法でも無機ジンクリッチペイントなどの無機系塗料は剥離できない」という報告もあります。塗り替え計画の段階から「どうやって既存の無機ジンク塗膜を除去するか」を考慮に入れることが、長期的な維持管理では重要です。

💡 維持管理計画で押さえるべき3つのポイント：

- 初回施工：無機ジンク（工場施工）を防食下地に採用し、ブラスト処理を確実に実施して長期防食性能を確保する
- 塗り替え施工：現場条件が整わない場合は有機ジンク（1液型）を選択し、ミストコート省略で工期を短縮する
- 除去計画：無機ジンク塗膜は通常の剥離剤が効きにくいため、ブラスト除去または機械的除去の設計計画を事前に立てておく

重防食塗装のLCCに関して、さらに詳しい技術資料として国土交通省の資料が参考になります。

機械工事塗装要領(案)・同解説－ライフサイクルコストと塗装系の選択（国土交通省）

アサヒペン シルバージンクスプレー 420ML シルバー
