グラスライニング管の特徴と施工時の注意点と選び方

グラスライニング管の特徴と施工・取り扱いの注意点

フランジを「普通の鋼管と同じトルク」で締めると、グラスが割れて数十万円の損失になります。

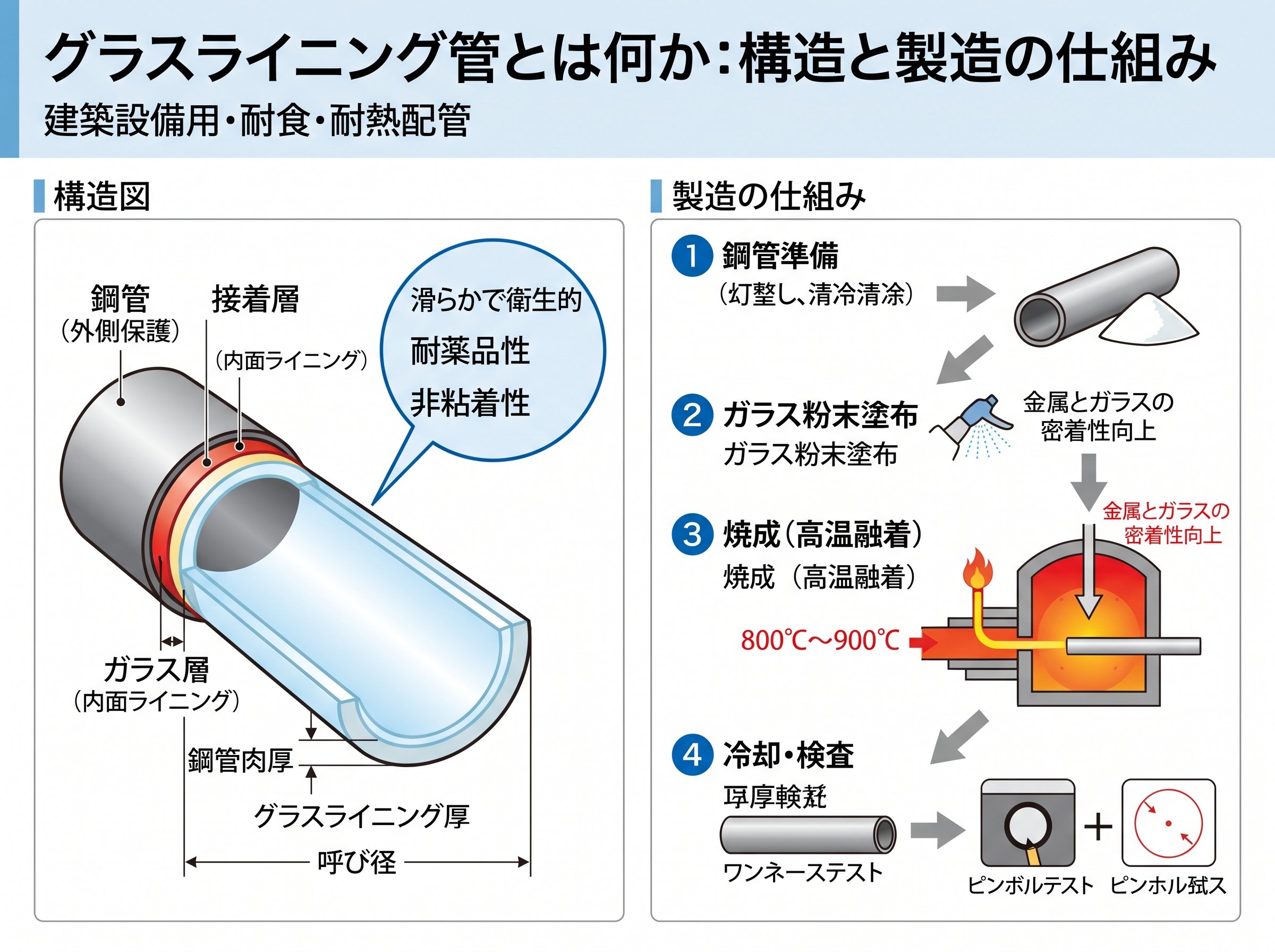

グラスライニング管とは何か：構造と製造の仕組み

グラスライニング管とは、鋼管や鋳鉄管などの金属管の内面に、特殊なガラス質（グラス）を800〜900℃という高温で焼き付けてコーティングした複合材料の配管です。金属の強度とガラスの優れた耐食性を同時に持ち合わせた素材として、化学工業・医薬・農薬・合成樹脂など幅広い分野で採用されています。

日本では1949年（昭和24年）に岩城硝子（現：AGCテクノロジーソリューションズ）が世界初のガラスライニング配管「ヂーエル®（GL®）」を発売しており、以来70年以上の現場実績を積み重ねてきた素材です。

製造工程に独自の特徴があります。風船状に成型したガラス管を鋼管の内部に挿入し、焼成炉内で加熱します。温度が上昇するにつれてガラス管内の気圧が高まり、ガラスが軟化した時点で風船のように膨らんで鋼管内面に密着します。焼成後は徐冷されることで、ガラスが鋼管から均等な圧縮応力を受けて強化ガラス化されます。この製法の特性上、ガラス管に最初から割れやピンホールが存在した場合は膨らまずにライニングできないため、完成品には原理的にピンホールが発生しない設計になっています。

グラスの厚みは、鋼材との密着性を高めるグランドコート層が約0.2mm、耐食性を担うカバーコート層が1.2〜1.5mm程度です。合計厚みは約1.5mm前後と薄いながら、表面粗さは0.08〜0.20μmという非常に滑らかな仕上がりになっており、スケールや結晶の付着を抑制する効果も期待できます。

これが基本構造です。

参考：ガラスライニング配管材の構造と特徴については、AGCテクノロジーソリューションズ株式会社の製品ページに詳細な解説があります。

AGCテクノロジーソリューションズ：ヂーエル®（GL®）製品ページ

グラスライニング管の耐食性と使用できるpH範囲

グラスライニング管が化学プラントで圧倒的に採用される最大の理由は、その耐食性の高さにあります。フッ化水素酸（フッ酸）を除く酸および酸性物質に対して非常に優れた耐食性を発揮します。塩酸・硫酸・硝酸・酢酸などの強酸環境でも長期間使用でき、有機溶剤に対してもほぼ完全な耐食性を示します。

ただし、アルカリへの対応には注意が必要です。室温であればどのようなpH値でも使用できますが、温度が上昇するほどアルカリに対する耐食性は低下します。苛性ソーダ（水酸化ナトリウム）や苛性カリ（水酸化カリウム）を扱う場合、pH14以上では濃度10%で最高使用温度66℃、20%で60℃、30%で57℃、50%では54℃までが限界となります。中和操作の場合はpH13で100℃まで許容されます。

「酸には強い、アルカリには条件付き」が原則です。

りん酸の扱いも注意が必要です。通常のガラスは酸の濃度が増すほど耐食性が向上しますが、りん酸だけは逆で、濃度が高くなるほど耐食性が低下するという例外的な挙動を示します。りん酸は不純物としてフッ素を含んでいることがあるため、使用前に必ず1週間以上の腐食試験を実施することが推奨されています。

フッ化物（フッ素化合物）は痕跡量であっても厳禁です。フッ素はガラスを侵す性質があるため、塩酸・硫酸の再生酸やりん酸化合物を使用する場合は、事前に成分分析を行ってフッ素の含有を確認する必要があります。また、有機溶剤の中でもヘキサン・キシレン・トルエン・ベンゼン・ヘプタンなど誘電率の低い液体は静電気放電を起こしやすく、スパークがグラス面に亀裂やピンホールを発生させることがあるため、アース対策が欠かせません。

つまり「グラスライニング管 = 万能の耐食管」ではなく、適切な流体条件と温度管理が前提条件です。

参考：グラスライニングの耐食チャートと各薬液に対する使用限界温度については、以下の専門ページで詳細なグラフとともに解説されています。

株式会社GL HAKKO：グラスライニングの性能・特性（腐食チャート）

グラスライニング管の施工時に見落としがちな破損リスク

グラスライニング管の取り扱いで最も危険なのは、外見が一般の鋼管とほぼ区別がつかない点です。鋼管だと思って乱暴に扱うと、内面のガラスが静かに割れていることがあります。現場での破損トラブルは、大きく分けて「機械的衝撃」「熱衝撃」「フランジ締め付けミス」「過荷重」の4種類に分類されます。

機械的衝撃による破損は、工具やボルト・ナットのマンホールからの落下が原因となることが多いです。ガラス面には「花びら状」の打痕が残ります。缶内に金属物を入れたまま撹拌すると、ガラス面が全面的に致命傷を受けるケースも報告されています。施工現場では、グラスライニング管の上に乗ったり、他の鋼管と同じ感覚でパイプレンチを使用したりする行為が破損につながります。

熱衝撃は特に見落とされがちなリスクです。AGCテクノロジーソリューションズの規格品では、最も条件が悪い「液体によって管内を冷却した」場合の許容温度差は70℃とされています。NGKケミテックの資料では、容器内に加熱液を注入する際の温度差は100℃以下が目安とされています。これは、「200℃の配管に急に冷水が流れる」といった状況では、グラスが内部応力に耐えられず割れてしまうということです。200℃の缶体壁に70℃を下回る液体を注入するのは危険です。

フランジ部の過大締め付けも主要な破損原因のひとつです。ボルト・クランプの締め付けトルクは必ずメーカーの取扱説明書に従う必要があります。片締め（均等でない締め付け）も厳禁で、すじ状クラックや外周部からのガラス剥離が発生します。一度このような破損が発生すると、液漏れが外周部からガラス面を酸で侵食し、機器全体の寿命を大きく縮めます。

痛いですね。

配管からの過大荷重もリスクです。グラスライニング管のノズルや接続部に、他の配管から無理な応力がかかり続けると放射状・円筒状のクラックが発生します。配管の熱膨張を考慮したベローズ（伸縮継手）の使用が、恒久的な対策として推奨されています。

参考：NGKケミテックによるグラスライニング機器のトラブル事例集は、破損パターンごとに写真と応急処置フローが掲載されており、現場での判断基準として参考になります。

NGKケミテック：グラスライニング機器 トラブル事例（PDF）

グラスライニング管が破損したときの補修方法と対応優先順位

グラスライニング管のガラス面が破損した場合、同等の性能を完全に回復するためには「ライニング再施工」または「新規製作」が必要になります。ガラスに密着して同等の耐食性を持つ材料が他に存在しないためです。これが恒久対策です。

ただし、緊急で機器を稼働させなければならない場面では、いくつかの応急処置が選択肢に挙がります。現場の破損状況によって使い分けが必要です。

🔧 応急処置の選択肢

- タンタル補修：平坦部でφ100mm以内、温度150℃以下の破損に対応。実績が多く、応急処置の中で最も信頼性が高い。タンタルはグラスと同等の耐食性を持つ希少金属です。

- PTFEスリーブ補修：ノズルやフランジ部に適用。既製品を使用するため比較的短期間で対応可能。ただし薬液・温度条件によっては浸透や脱落のリスクがあります。

- FEP熱収縮チューブ補修：撹拌軸・バッフル・気層部に適用。使用温度は100℃以下が条件です。

- 金属プロテクター補修（ハステロイ等）：ノズル内部や長納期対応が必要な部位に使用。材質の選定はユーザー側の責任となります。

- 樹脂塗布補修：比較的小さな破損箇所に対する応急対処。延命の信頼性は低く、あくまで緊急時の対応です。

応急処置はいずれも「延命」であり、耐久性の保証外となります。これが条件です。

フランジ部からの液垂れをそのまま放置すると、外周部からガラスが破損して機器全体の寿命に直結するため、軽微なにじみでも早急な対処が必要です。また、静電気による破損事例も報告されており、有機溶剤を扱う現場では「スタティックマーク（静電気管理）」の設置とアース接続が必須の対策となります。

補修後は必ずスパーク試験（交流5,000Vによるピンホール検査）を実施して健全性を確認することが推奨されています。工場出荷時にはAC20,000Vで検査されますが、現地での補修確認には5,000Vが使用されます。なお、静電気対策型のノンスパークグラスライニングについては、通常のピンホール検査がグラスを破損させるため、絶対に検査を行わないよう注意が必要です。

参考：補修の種類・適用部位・信頼性の詳細については、神鋼環境ソリューションの技術資料に詳しく掲載されています。

神鋼環境ソリューション：改造・リニューアル・点検・整備・補修（PDF）

グラスライニング管とステンレス管の選定基準：独自視点で比較する

化学プラントや医薬設備の配管設計では、「グラスライニング管にするか、ステンレス管にするか」という選定の判断は非常に重要な場面です。コストや施工性だけでなく、流体の性質・運転条件・メンテナンス体制まで含めた総合的な視点が求められます。

🔍 グラスライニング管 vs ステンレス管 比較表

| 比較項目 | グラスライニング管 | ステンレス管（SUS316L等） |
|---|:---:|:---:|
| 耐酸性 | ◎（強酸にも対応） | △（塩酸・フッ酸には弱い） |
| 耐アルカリ性 | △（高温・高濃度で劣化） | ○ |
| 衝撃への強さ | △（ガラスが割れるリスク） | ◎ |
| 製品汚染リスク | ◎（金属溶出がほぼゼロ） | △（微量な金属イオン溶出あり） |
| 洗浄性（スケール付着） | ◎（表面が非常に滑らか） | ○ |
| 真空・負圧対応 | ○（設計次第で対応可） | ◎ |
| 初期コスト | 高め | ステンレスも高価 |
| 修理・補修 | △（専門技術が必要） | ○（溶接補修が比較的容易） |

この比較で見えてくる最も重要なポイントは、「製品汚染リスク」と「金属溶出」の差です。医薬品・食品・電子材料の製造プロセスでは、配管素材からの金属イオン混入が致命的な品質問題につながります。ステンレスは微量ながら鉄・ニッケル・クロムの溶出が避けられませんが、グラスライニング管ではガラス面が流体と直接接触するため金属溶出がほぼゼロに抑えられます。これが医薬分野でのグラスライニング採用率が高い理由のひとつです。

一方、施工現場での取り扱いやすさではステンレス管が圧倒的に有利です。ステンレス配管は溶接・切断・曲げ加工が現場でも対応でき、落下などの衝撃にも強い。グラスライニング管は工場製作が前提で、現場での加工はほぼ不可能です。口径のラインナップも、標準品では20Aから200Aまでが中心で、150Aや200Aの大口径品は標準長さが短くなるため、長距離配管には多くの継手ピース数が必要になります。

「耐食性を最優先するならグラスライニング、施工自由度を優先するならステンレス」が基本的な選定の方向性です。実際の現場では、腐食性流体のラインはグラスライニング管、ユーティリティ配管にはステンレス管と使い分けるケースが多く見られます。

選定で迷った場合は、流体のpH・温度・フッ素含有量の3点を最初に確認する方法が実務的です。特にフッ素が混入する可能性のある流体では、グラスライニングの採用前に必ず腐食試験を経由することが強く推奨されています。

参考：グラスライニングとステンレスの比較については、化学プラント向けの解説サイトでも詳細に分析されています。

neoneeet.com：グラスライニングとステンレスを比較｜反応器の材質

排気管包装 - 断熱テープ綿、断熱パッキン、1メートルオートバイ排気管断熱綿ガス給湯器車の暖炉排気管耐火綿包装煙突材料高温抵抗火傷防止耐火綿テープアルミホイルライニングパッキングテープグラスファイバーマフラー、オートバイ排気テープ熱保護、3.3フィート
