鋼矢板工法の留意点と施工管理の重要ポイント

「鋼矢板はしっかり打ち込むほど安全」と思って施工すると、かえって近隣建物に数百万円規模の損害賠償を請求されるリスクがあります。

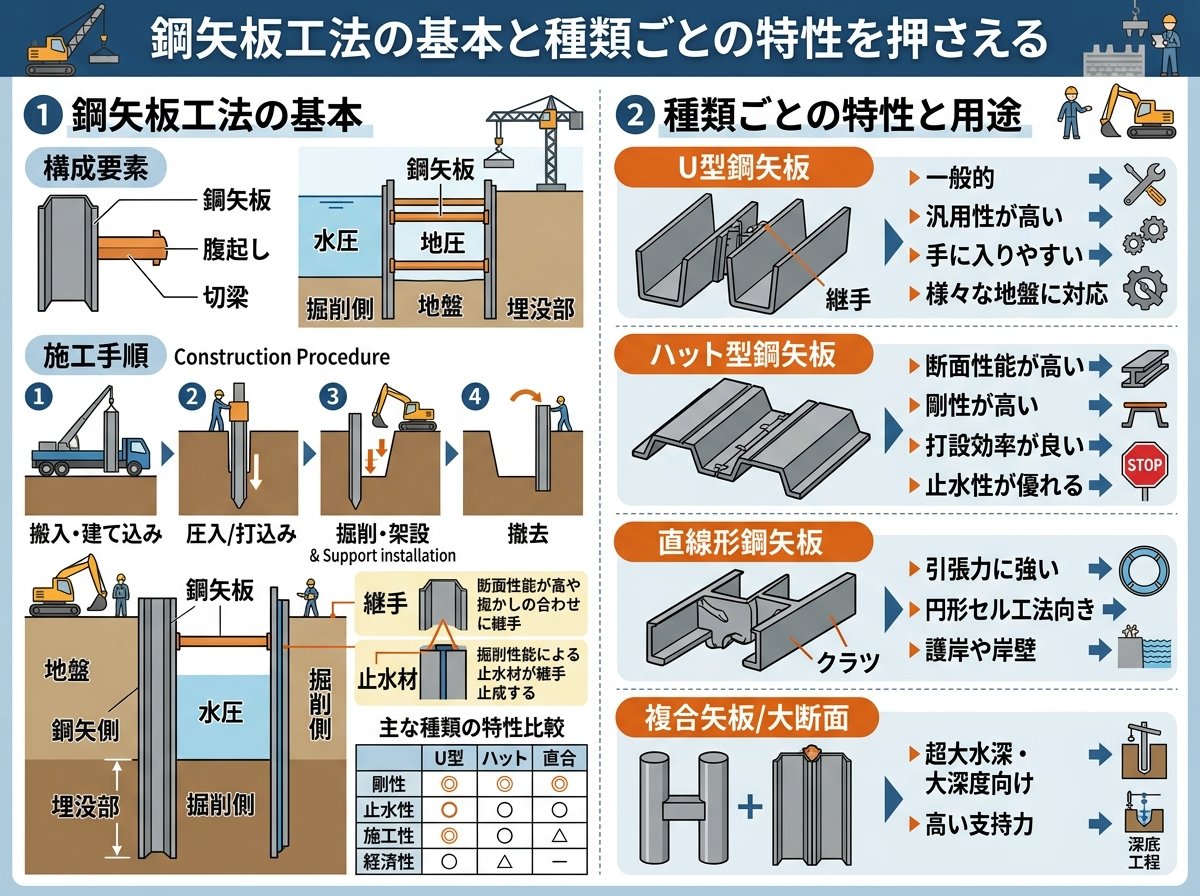

鋼矢板工法の基本と種類ごとの特性を押さえる

鋼矢板（シートパイル）工法は、山留め壁・仮締切り・護岸などに広く使われる土留め工法です。鋼製の矢板を地中に連続して打ち込み、土砂や地下水の侵入を防ぎます。現場でよく使われる種類は主に「U形鋼矢板」「Z形鋼矢板」「ハット形鋼矢板」「直線形鋼矢板」の4種類で、それぞれ断面性能と適用条件が異なります。

U形鋼矢板はもっとも一般的な形状で、継手部分が爪式になっており、比較的施工しやすい点が特徴です。一方、ハット形鋼矢板は断面係数が同じ重量当たりでU形の約1.5倍以上あり、深い掘削や大きな土圧がかかる現場で近年採用が増えています。これは意外です。

Z形鋼矢板は断面係数がさらに高く、港湾・河川工事などで多用されます。直線形は遮水性を重視した締切り工に用いられることが多いです。

工法選定の段階では、土質調査（ボーリングデータ・N値）・地下水位・掘削深さ・近接構造物の有無を必ず確認します。N値が50以上の硬い地盤では、バイブロハンマによる打設が困難になるケースがあり、事前確認が不可欠です。地盤条件が基本です。

種類	断面係数の目安	主な用途	留意点
U形	標準	土留め・仮締切り全般	継手の噛み合わせ確認が必須
ハット形	U形の約1.5倍以上	深掘削・都市土木	近年採用増、専用ハンマが必要な場合あり
Z形	高断面	港湾・河川護岸	継手位置が中立軸付近で剛性高い
直線形	低断面	遮水締切り	土圧負担より遮水目的

参考リンク先：国土交通省が公開する鋼矢板設計・施工に関するガイドライン。設計条件の整理と矢板種別の選定基準が詳しく記載されています。

国土交通省 技術・施工管理関連情報（国土交通省公式サイト）

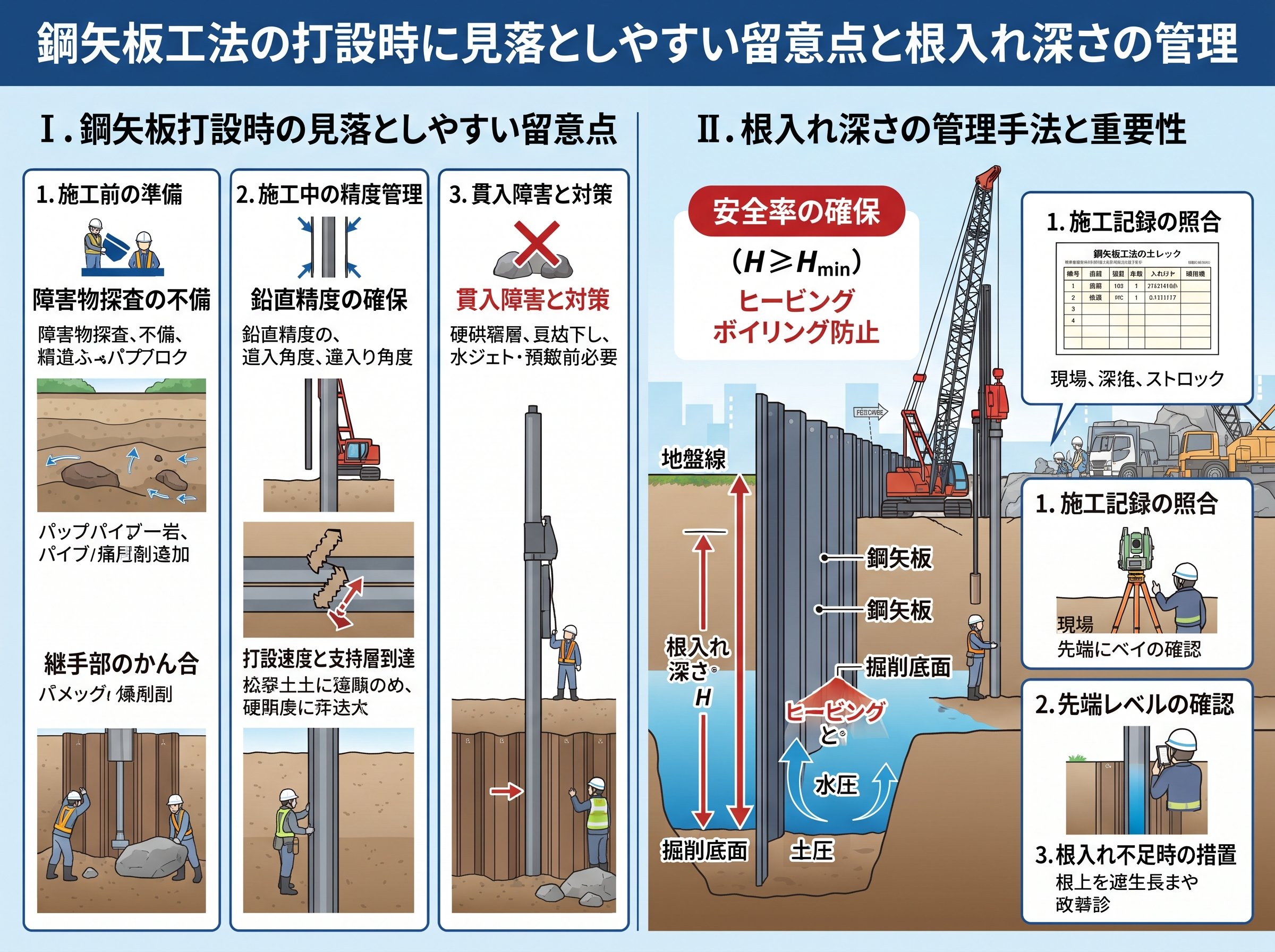

鋼矢板工法の打設時に見落としやすい留意点と根入れ深さの管理

打設工程での最大の留意点は「根入れ深さの確保」です。根入れが不足すると、掘削底面でのヒービングやボイリングが発生し、矢板が大きく変形・倒壊するリスクがあります。根入れが原則です。

一般的な山留め設計では、掘削底面から矢板先端までの根入れ長を、軟弱地盤では掘削深さの0.8〜1.5倍程度確保することが求められます。例えば掘削深さが5mの場合、根入れは最低でも4〜7.5m必要になる計算です。これはビルの2〜3階分の高さに相当します。現場では「なんとなく打った深さ」で管理されてしまうケースがあり、竣工後の変状につながることがあります。

打設方法としては主に「バイブロハンマ工法」「油圧式圧入工法（サイレントパイラー）」「ウォータージェット併用工法」があります。バイブロハンマは施工速度が速い反面、振動・騒音が大きく、近隣建物や埋設管への影響が問題になることがあります。都市部や住宅密集地では振動規制法・騒音規制法の規制値（建設作業振動：75dB以下、建設作業騒音：特定建設作業で85dB以下）を超えないよう、施工前に計測計画を立てる必要があります。

サイレントパイラーは静的圧入工法で、振動・騒音がバイブロハンマの約1/10以下に抑えられると言われています。コストはバイブロハンマ工法と比較して1〜2割程度割高になりますが、近接施工や住宅街では採用メリットが大きいです。コスト対効果の確認が条件です。

打設中は「傾斜管理」も重要です。矢板の鉛直精度が1/100を超えると継手部分に隙間が生じ、遮水性が失われます。これは大きなリスクです。打設ごとに下げ振りやレベルで確認する習慣をつけることが現場管理の基本です。

掘削・支保工設置時の鋼矢板工法の留意点と変形管理

掘削が進むにつれ、矢板に作用する土圧・水圧が増加します。この段階での最重要管理項目は「矢板の変形量（水平変位）の計測」です。変形量が計画値を超えた段階で即座に対策を講じなければ、最終的な崩壊につながります。計測管理が基本です。

計測には「傾斜計」「光波測距儀（トータルステーション）」「ひずみゲージ」などが使われます。国土交通省の監理基準では、管理値（アラート値・限界値）を設定したうえで施工中の計測を義務付けています。管理値の設定は必須です。

支保工（腹起し・切梁・火打ち）の設置タイミングも重要な留意点です。掘削後、設計で定めた支保工設置深さまで掘り下げたら、速やかに腹起し・切梁を設置します。設置が遅れると矢板の変形が急増し、修正が困難になります。

切梁のプレロード（初期緊張力の導入）は、矢板変形を抑制するうえで有効な対策です。プレロードを切梁軸力の設計値の30〜50%程度導入することで、矢板の変形を施工初期から管理できます。これは使えそうです。

また、土質が軟弱なシルト・粘性土の場合はヒービングのリスクが特に高まります。ヒービングとは掘削底面が隆起する現象で、内部摩擦角が低い粘性土（N値3以下程度）で発生しやすいです。事前の安定計算（Terzaghiの安定計算など）を必ず実施します。安定計算が原則です。

ボイリングは砂質土・砂礫地盤で地下水位が高い場合に発生し、掘削底面から砂が噴き出す現象です。根入れを深くする・ウェルポイントや深井戸による事前排水・薬液注入などの対策を組み合わせます。

鋼矢板工法の引抜き・撤去時の留意点と地盤変状リスク

引抜き工程は「施工が終わったあとの作業」として軽視されがちです。しかし実際には、引抜きによる地盤変状（地盤沈下・近隣構造物への影響）が最もトラブルになりやすいフェーズの一つです。引抜き後が危険なのは意外ですね。

矢板を引き抜くと、地中に「引抜き跡の空洞（スメア）」が生じます。この空洞に周囲の土砂が流入することで地盤が沈下し、周辺の舗装・埋設管・建物基礎が変状するリスクがあります。国内の施工事例では、引抜き後の地盤沈下が10〜30mm程度発生するケースが報告されています。10〜30mmの沈下は、住宅の基礎であれば建具の開閉不良やタイルのひび割れを引き起こす水準です。痛いですね。

引抜き時の対策として有効なのが「空隙充填（モルタル・砂充填）」と「引抜き速度の管理」です。引抜きと同時にグラウト材や砂を充填することで、空洞の発生を最小化できます。充填工が条件です。

近接施工（既存構造物の直近での引抜き）では、引抜き前後の変位計測を継続することが重要です。計測頻度は引抜き施工中は毎日、完了後3日間は継続するのが一般的な管理水準です。

また、引抜きが困難な場合（根入れ中に転石や障害物がある場合、地盤の締まりが増した場合など）は無理に引き抜こうとせず、「置き杭（埋め殺し）」の判断も必要です。置き杭は追加コストが発生しますが、強引な引抜きによる地盤崩壊や設備損傷のリスクと比較すれば、合理的な選択です。コストより安全が優先されます。

引抜きに使用するバイブロハンマも、振動規制法の適用を受けます。近隣住民への事前説明・振動計測計画の作成を、引抜き工事前に改めて行うことが現場管理の基本です。

近接施工と環境対策における鋼矢板工法の見落としやすい留意点

現場の経験が長いベテランでも、近接施工における「既存埋設物への影響」は見落とされやすい留意点の一つです。特に都市部では、電力・ガス・上下水道・通信ケーブルが複雑に埋設されており、矢板打設の振動・変位が埋設管の継手部分に損傷を与えるケースがあります。

事前調査として「埋設物調査（試掘確認）」は必須です。図面だけでは実際の埋設位置と深さが異なることが多く、試掘で実際の位置を確認してから打設計画を立てます。試掘確認が原則です。

ガス管の近接施工では、ガス会社との事前協議・立会い工事が必要になる場合があります。協議なしで工事を進めた場合、ガス漏洩事故が発生すると損害賠償だけでなく刑事責任も問われる可能性があります。これは見逃せないリスクです。

環境面では、打設・引抜き時に「セメントミルク・泥水」が飛散し、近隣の車両・建物を汚損するトラブルも報告されています。養生シートの設置範囲と高さの設定を現場状況に応じて行います。

騒音・振動の苦情対策として実務でよく使われるのが、施工前の「近隣説明会」の実施と「施工期間・作業時間の掲示」です。法令上の義務とは別に、近隣住民との信頼関係を維持することが、工事全体のスムーズな進行につながります。コミュニケーションが重要ですね。

また、矢板打設時に発生する「ノロ（泥水）」の処理も留意点のひとつです。ノロをそのまま排水路に流すと水質汚濁防止法違反になる可能性があります。沈殿槽を設置してpH・SS（浮遊物質）を管理したうえで排水処理を行うことが求められます。排水管理は必須です。

以下は独自視点の留意点として、現場ではあまり話題にならないが重要なポイントを紹介します。矢板の「継手効率」は設計上100%と仮定されることが多いですが、実際の施工では継手の食い込みや異物混入により、計画の50〜70%程度の遮水性しか発揮できないケースがあります。このため、地下水位が高く遮水性が特に重要な現場では、継手部分へのグリス注入・止水材充填を打設前に行う「継手処理」を標準作業として組み込むことが、リスク回避の観点から有効です。継手処理が条件です。
