黒管（SGP）の規格と用途・施工のすべて

黒管（SGP）を「どんな配管にも使える万能管」だと思っていませんか？実は水配管に黒管をそのまま使うと、最短15年で赤錆が出て漏水クレームが発生します。

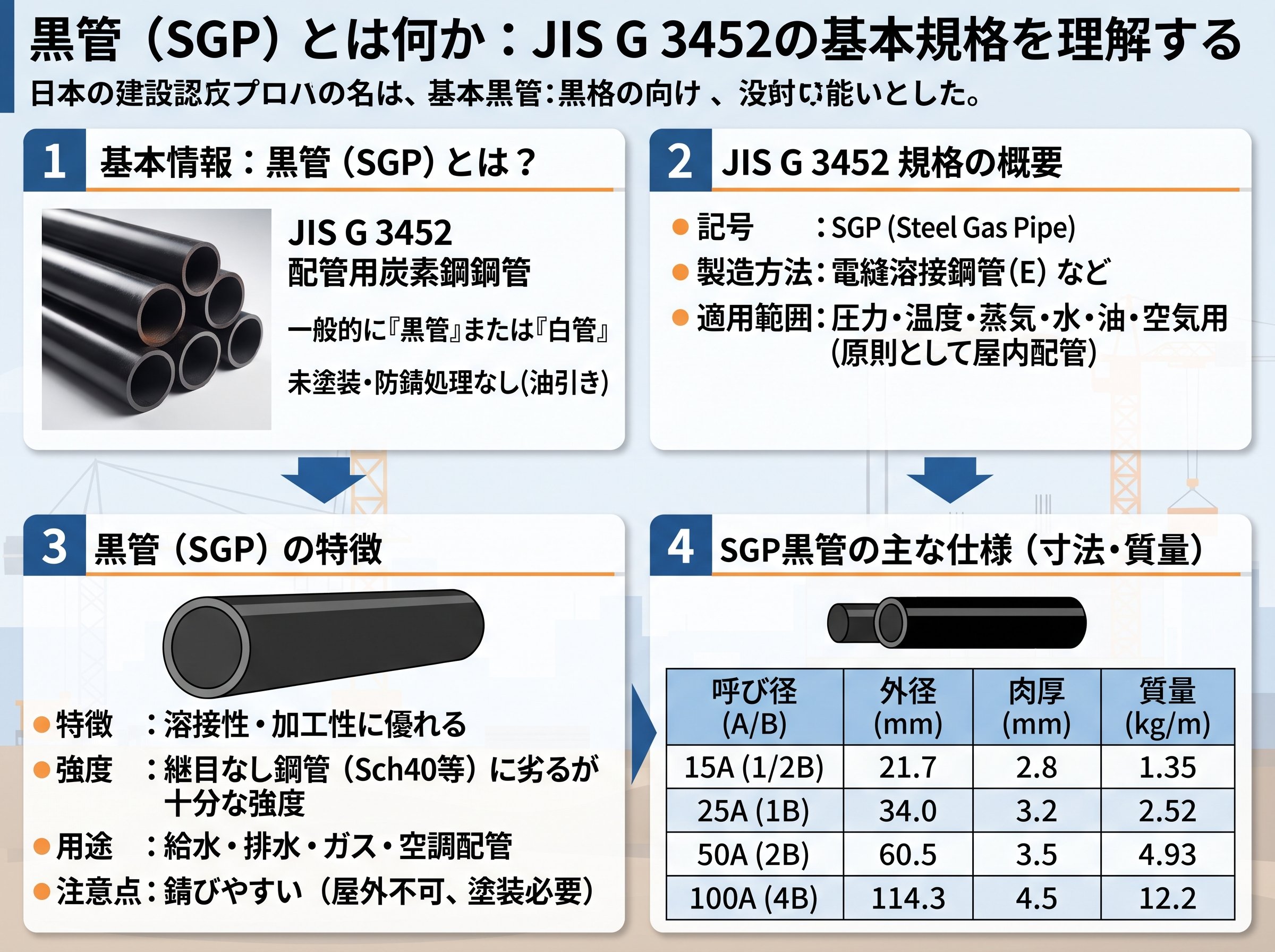

黒管（SGP）とは何か：JIS G 3452の基本規格を理解する

黒管（SGP）の正式名称は「配管用炭素鋼鋼管」で、JIS G 3452によって規格化されています。SGPは「Steel Gas Pipe」の略称です。これが基本です。

この管が「黒管」と呼ばれるのは、亜鉛めっきなどの表面処理を施さない素地のまま出荷されるため、外観が黒みがかって見えるからです。同じSGPでも、亜鉛めっきを施したものが「白管」と呼ばれ、全くの別物として使い分けられます。

規格上の寸法範囲は外径φ10.5mm（呼び径6A）からφ508.0mm（呼び径500A）までと幅広く、建築現場で扱う配管のほとんどをカバーします。厚みで言うと、最小の6Aで肉厚2.0mm、100Aで4.5mm程度です。ちなみに100Aの外径は約114mmで、一般的な缶コーヒーの直径（約52mm）の2倍強にあたる大きさです。

製管方法には電気抵抗溶接（記号：E）と鍛接（記号：B）があり、仕上方法によってもさらに細分化されます。機械的性質としては引張強さ290N/mm²以上、伸び19〜30%以上と定められており、施工環境に十分耐えられる強度を持ちます。

耐熱・耐圧の仕様はセットで覚えておきましょう。使用温度は-15〜350℃、使用圧力は1.0MPa以下です。1.0MPaは約10kgf/cm²に相当し、これを超える高圧系には圧力配管用炭素鋼鋼管（STPG）を選定するのが原則です。

配管用炭素鋼鋼管の規格・サイズ詳細（シンニチ工業）：JIS G 3452の寸法表・化学成分・機械的性質を詳細に確認できます。

https://www.shinnichikogyo.co.jp/column/p3678/

黒管（SGP）と白管・ライニング鋼管の違いと用途の使い分け

黒管・白管・ライニング鋼管の違いは「表面処理の有無と内容」の一言に尽きます。これが条件です。

種類	表面処理	主な用途	上水道
黒管（SGP）	なし（素地）	蒸気・油・エア・ガス配管	❌ 不可
白管（SGP）	内外面に亜鉛めっき	工業用水・空調・消火配管	❌ 不可
SGP-VA	内面に塩ビライニング（黒管が原管）	屋内給水配管	✅ 可（JWWA規格品に限る）
SGP-VB	内面に塩ビライニング（白管が原管）	屋内・屋外露出の給水配管	✅ 可（JWWA規格品に限る）
SGP-VD	内外面に塩ビライニング	地中埋設・屋外露出部	✅ 可（JWWA規格品に限る）

ここで現場で意外と混同されやすいのが、SGP-VAです。SGP-VAの原管はJIS G 3452の「黒管」です。名前に「VA」と付くため別物と思われがちですが、黒管を原管として内面に硬質塩化ビニルをライニングしたものです。外面には一次防錆塗料を塗布しており、主に屋内の給水配管に使われます。

一方、白管のSGPも上水道には使用できない点は要注意です。白管は亜鉛めっきこそ施されていますが、上水道用として水道法施行令の基準を満たす認定を受けていない製品が多く、安易に「白いから水に使えるだろう」と判断するのは危険です。

蒸気配管に白管を使ってはいけない理由も現場では重要です。高温環境では亜鉛めっき層が剥離・揮発し、配管内に混入する恐れがあります。蒸気配管には黒管が基本です。

建築現場での配管種類と用途の解説（arch-memo.com）：黒ガス管・白ガス管・ライニング鋼管の使い分けについて、建築士の視点でまとめた解説記事です。

https://www.arch-memo.com/entry/2018/08/31/SGP%E3%81%AE%E3%80%8C%E7%99%BD%E3%82%AC%E3%82%B9%E7%AE%A1%E3%80%8D%E3%81%A8%E3%80%8C%E9%BB%92%E3%82%AC%E3%82%B9%E7%AE%A1%E3%80%8D%E3%81%A3%E3%81%A6%E3%81%82%E3%82%8B%E3%81%91%E3%81%A9%E3%80%81%E3%81%A9

黒管（SGP）の耐用年数と腐食リスク：現場で見落としがちな寿命の実態

黒管（SGP）の耐用年数は用途によって大きく異なります。意外ですね。

日本製鉄が公表している「建築設備の耐久性向上技術」のデータによると、配管用炭素鋼鋼管（黒）の期待耐用年数は次のとおりです。

• 冷温水配管：15年




• 温水配管：15年




• 蒸気配管：20年




• 蒸気還水配管：15年




• 消火配管：20年




• 給油配管：30年

特に注目すべきは蒸気還水配管の15年という数字です。蒸気配管（20年）に比べて5年も短い。還水側は熱水・湿気・酸素が三拍子そろった腐食環境になりやすく、劣化速度が早まります。現場でよく蒸気配管と還水配管を一括りにして「蒸気系は20年」と認識しているケースがありますが、それは誤りです。

さらに、一般社団法人・日本工業所のデータでは錆びやすい環境では最短15年に縮まるとされています。配管の法定耐用年数（建物付属設備として15年）と一致する水準です。つまり法定耐用年数どおりに更新しないと、配管寿命が尽きた状態で運用し続けることになるリスクがあります。

黒管が腐食する主なメカニズムは「酸素＋水分による酸化（赤錆の発生）」です。外部からの雨水・結露・埋設環境の湿気が黒管の素地面に触れると、鉄イオンが溶け出して酸化鉄（赤錆）を形成します。錆が進行すると管壁が薄くなり、最終的に漏水・破管へとつながります。

腐食リスクを軽減する手段として、現場では施工後すぐに防錆塗装を行うことが基本です。屋外露出部や湿気の多い機械室では、エポキシ系塗料やフッ素樹脂塗料による被膜保護が有効です。また埋設部では防食テープの巻き付けやポリエチレン被覆が推奨されます。

各管材の期待耐用年数一覧（日本製鉄株式会社）：用途別・管材別の耐用年数比較表が確認できる権威性の高いデータです。

https://www.nipponsteel.com/product/pipe-service/26.html

黒管（SGP）のねじ切り・溶接接合の施工手順と現場の注意点

施工の質が配管寿命を左右します。これは本質的な話です。

黒管（SGP）の代表的な接合方法は「切削ねじ接合」「転造ねじ接合」「溶接接合」の3種類です。このうち小口径管（15A〜50A程度、場合によっては65A・80Aまで）ではねじ接合が一般的で、65A以上の大口径管では溶接接合が採用されます。

切削ねじ接合の施工手順と注意点

① 管の切断：バンドソーまたはメタルソーで管軸に直角に切断します。斜め切れや段切れが1.0mmを超えると「偏育肉」（ねじ山の厚みが一定にならない状態）の原因になります。押し切りカッタを使うと切断面内側に「まくれ（バリ）」が発生するため、ライニング鋼管には絶対に使用してはいけません。

② ねじ切り加工：「自動切り上げダイヘッド付きねじ切り機」を使用します。ダイヘッドには15A〜20A用と25A〜50A用の2種類があり、口径が変わるたびに付け替えが必要です。軍手をしたまま作業すると巻き込み事故のリスクがあります。これは厳守です。

③ ねじゲージ検査：加工したねじの精度確認は全数検査が理想ですが、実際には「最初の3口は必ず確認」「25Aなら50口に1回程度」「ダイヘッドの刃（チェーザ）を交換した直後は5口程度」を目安に実施します。

④ ねじ込み：手締めでこれ以上締め付けられない位置から、パイプレンチで2山〜2山半程度ねじ込むのが適正です。力任せに締め過ぎると「ねじ山の破壊」につながります。ねじ部にはシールテープまたは液状シール剤を使用し、清掃・脱脂を忘れずに行いましょう。

溶接接合の要点

口径65A以上、または水密性・気密性が特に求められる箇所では溶接接合が採用されます。建築設備ではガス溶接と被覆アーク溶接が一般的です。溶接後は溶接部の外観確認（アンダーカット・クレータの有無）と耐圧試験が必須です。

炭素鋼鋼管（SGP）の切削ねじ接合方法・詳細解説（モノタロウ 建築設備配管工事の基礎講座）：ねじ切り施工の全手順と注意点が図解で確認できます。

https://www.monotaro.com/note/readingseries/haikankoujikisokouza/0301/

黒管（SGP）選定の独自視点：「選定ミスゼロ」を目指す用途別チェックリスト

現場で実際に起きている選定ミスのほとんどは「流体の種類」か「設置環境」の確認不足から生じます。つまり用途確認が命です。

以下のチェックリストを施工計画段階で使ってみてください。

• ✅ 流体は何か？　蒸気・油・エア・ガスなら黒管（SGP）で対応可能。上水道（飲料水）は不可。工業用水・消火水は白管または白管を原管とするライニング管を選定。





• ✅ 使用圧力は1.0MPa以下か？　これを超える場合はSTPG（圧力配管用炭素鋼鋼管）へ変更。1.0MPaは水柱換算で約102m分の水圧です。





• ✅ 使用温度は350℃以下か？　350℃を超えるボイラー周りや高温蒸気系には対応できません。高温高圧系は別途材料検討が必要です。





• ✅ 設置場所は屋内か屋外か地中か？　屋外露出・地中埋設の場合は、黒管への防錆塗装・防食被覆が必須です。無処理のまま埋設すると5〜10年以内に腐食が始まるリスクがあります。





• ✅ 隣接する管材と異種金属接触腐食が起きないか？　黒管と銅管・ステンレス管などが電気的に接触すると、ガルバニック腐食が発生します。接続部には絶縁フランジや絶縁継手を使用することが原則です。





• ✅ 蒸気配管か還水配管かを区別しているか？　同じ蒸気系でも還水側は期待耐用年数が15年と短く、点検サイクルを短く設定しておく必要があります。


異種金属接触腐食（ガルバニック腐食）は、見落とされがちながら大きな出費につながるリスクです。例えば黒管（鉄）と銅管を直接接続した場合、電位の低い鉄側が優先的に腐食します。この現象は電気が流れやすい「水が存在する環境」で加速されるため、湿気の多い機械室や地中埋設部では特に警戒が必要です。対策としては、接続部に「絶縁ユニオン」や「絶縁継手」を挿入する方法が一般的です。

また施工図や承認図の段階でライニング鋼管を選定している場合、VA・VB・VDの区別が曖昧なまま発注されるケースがあります。SGP-VAは屋内配管用（外面は素地塗装のみ）、SGP-VBは屋内・屋外露出用（外面が亜鉛めっき）、SGP-VDは地中埋設・高防食環境用（内外面ともライニング）という違いがあります。設置環境に合っていないものを使うと、短期間で腐食が進行して補修費用が発生します。

配管材料の管材種類比較（日本水道鋼管協会 WSP）：SGP・SGPW・ライニング管の種類と用途が一覧で確認できる信頼性の高い資料です。

https://www.wsp.gr.jp/syoukei/products/type.html
