ビーズ法ポリスチレンフォームの断熱性能と正しい選び方

ビーズ法ポリスチレンフォームの断熱性能と正しい使い方

号数を間違えると、省エネ基準を満たせず施主から損害賠償を求められることがあります。

この記事のポイント

🔢

号数と熱伝導率を正確に把握する

EPS（ビーズ法ポリスチレンフォーム）は特号〜4号の5段階。熱伝導率は0.034〜0.043 W/m・Kで、号数によって必要な厚みが変わります。地域区分に合った号数選びが省エネ基準適合の第一歩です。

🧊

南極で40年劣化しなかった長期安定性

南極・昭和基地で40年使用されたEPS断熱材は、建設当初とほぼ変わらない断熱性能を維持。繊維系断熱材と異なり、吸湿による性能低下がほとんどありません。

⚠️

施工時の隙間が断熱性能を大幅に下げる

EPS断熱材の施工では、ボード間の隙間が熱橋（ヒートブリッジ）となり断熱性能が著しく低下します。2025年4月から断熱等級4が義務化され、施工品質が直接コンプライアンスに影響します。

このページの目次

ビーズ法ポリスチレンフォームの断熱性能と正しい使い方

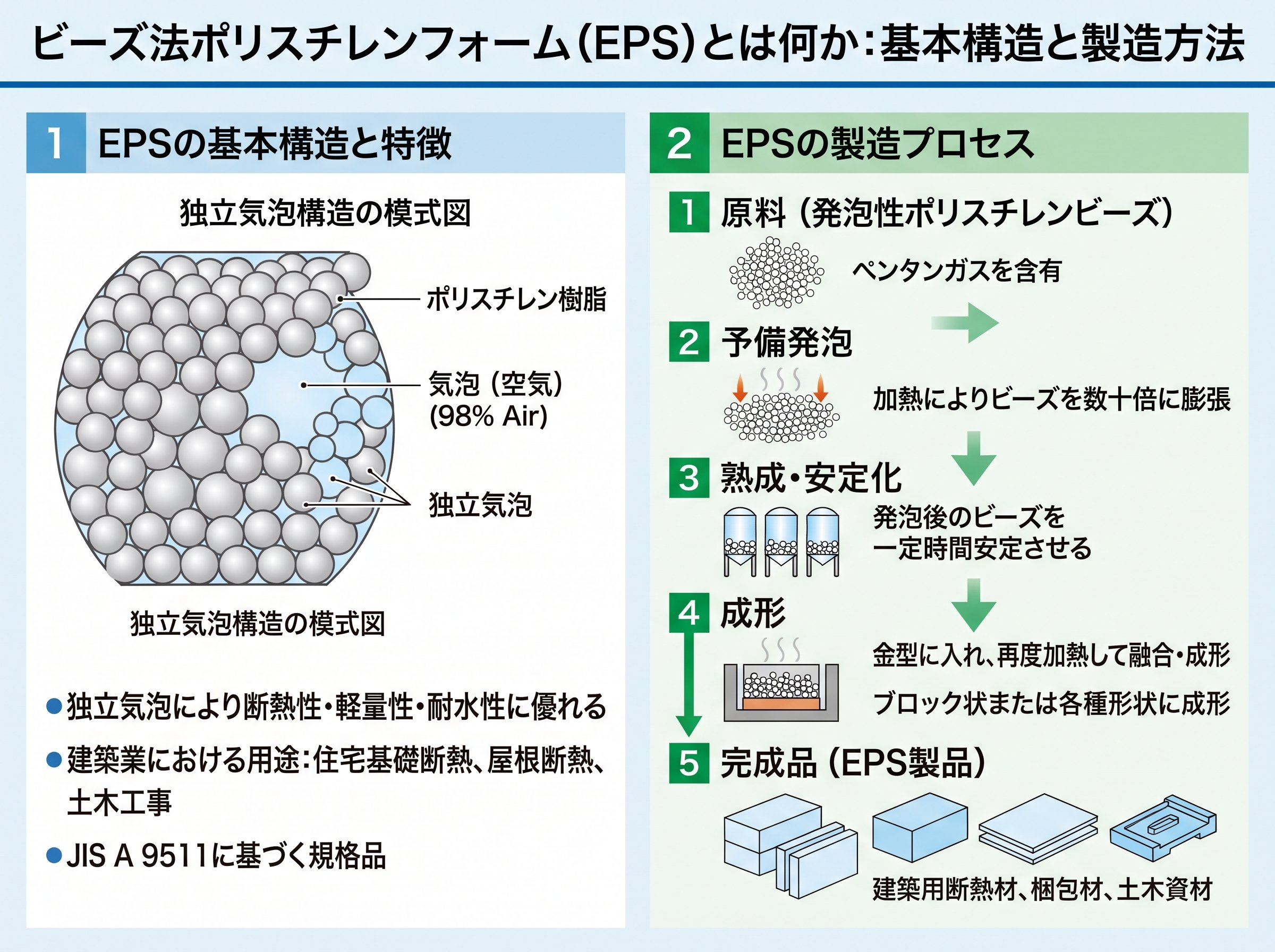

ビーズ法ポリスチレンフォーム（EPS）とは何か：基本構造と製造方法

ビーズ法ポリスチレンフォーム（EPS：Expanded Poly-Styrene）は、1839年のドイツで開発されたポリスチレン樹脂を発泡させた断熱材で、一般的には「発泡スチロール」として知られています。製造方法は、ポリスチレン樹脂と炭化水素系の発泡剤（ブタン・ペンタンなど）からなる直径1mm程度の原料ビーズを、まず蒸気で約30〜80倍に予備発泡させ、その後、金型に充填して再加熱することで粒同士を融着・成形するというものです。

製品の約98%は空気、残り約2%がポリスチレン樹脂という構成です。これが重要なポイントで、閉じ込められた静止空気こそが断熱性能の源になっています。形状は大きなブロック状で製造され、建築現場では必要な寸法にカッターやのこぎりで容易にカットして使用します。複雑な形状にも対応できるため、施工自由度が非常に高い断熱材です。

ヨーロッパではEPSの用途の6〜7割が建材向けとされているのに対し、日本では建材向けはまだ約1割程度にとどまっています。歴史の長さや性能の確かさに比べて、日本での建材利用率がまだ低いのは意外ですね。2025年4月の省エネ基準適合義務化を機に、建築現場でのEPS活用が改めて注目されています。

発泡剤にフロンを使用しないノンフロン製造、かつホルムアルデヒドを一切含まないため、建築基準法上の最高区分であるF☆☆☆☆（フォースター）を取得しています。環境への配慮と安全性の両立が、建材としての大きな強みです。

種別	原料	製造方法	特徴
EPS（ビーズ法）	ポリスチレン樹脂＋炭化水素系発泡剤	ビーズを金型で蒸気発泡・融着	加工しやすい・コスト低め
XPS（押出法）	ポリスチレン樹脂	溶融樹脂を押し出して板状成形	密度高い・断熱性やや高い

ビーズ法ポリスチレンフォームの断熱性能を号数別に正確に理解する

EPS断熱材の断熱性能はJIS A 9511「発泡プラスチック保温材」で規定されており、密度と熱伝導率によって特号・1号・2号・3号・4号の5段階に区分されています。数字が小さいほど性能が高く、特号が最高グレードです。建築現場で「EPS断熱材を使えばどれも同じ」と思い込んで号数を混同するケースは意外と多く、それが省エネ基準の計算ミスに直結することがあります。

号数	熱伝導率 W/m・K	主な用途・特徴
特号	0.034 以下	高断熱仕様・断熱等級5以上への対応
1号	0.036 以下	寒冷地（1〜3地域）の外壁・屋根
2号	0.037 以下	中間地域の外壁・屋根
3号	0.040 以下	4〜6地域の一般的な用途
4号	0.043 以下	温暖地・床下用途など

熱伝導率の数値を実際の施工に当てはめてみましょう。たとえば国土交通省の省エネ仕様基準では、4地域の鉄筋コンクリート造外壁に必要な熱抵抗値R＝1.1 W/m²・Kが求められます。3号品（λ＝0.040）を使う場合、必要厚みはd＝λ×R＝0.040×1.1＝0.044m＝44mm となります。もしここで誤って4号品（λ＝0.043）を使うと、同じ44mmでは熱抵抗値が0.043×1.1＝約1.02となり基準値に届きません。

つまり号数の選定ミスは、そのまま省エネ基準不適合に直結するということです。「厚みさえ確保すれば号数は多少下のものでも大丈夫」という考え方は危険です。現場での調達時は、設計図書に指定された号数を必ず確認するのが原則です。

EPS断熱建材と省エネルギー基準｜発泡スチロール協会（JEPSA）：地域別の必要熱抵抗値とEPS各号の断熱厚み計算方法を確認できます

ビーズ法ポリスチレンフォームの断熱性能が40年維持される仕組み

断熱材の寿命や経年劣化を気にする施主や設計者は多いですが、EPSには他の断熱材にはない圧倒的な実証データがあります。南極・昭和基地の観測用木造建物の外壁・屋根・床に使用された100mm厚のEPS断熱材が、40年間という極寒の使用環境を経た後も建設当初とほぼ変わらない断熱性能を維持していたことが確認されています。

これだけ長期間、性能が安定している理由は3つあります。

📦 独立気泡構造：発泡粒内の空気が閉じ込められた独立した気泡で構成されているため、水分や湿気が侵入しにくく、断熱性の源である「静止空気」が長期間保たれます。
🧪 化学的安定性：ポリスチレン樹脂はカビや腐食に対して強く、生物的分解もほぼ起こりません。グラスウールのように湿気を吸って沈下・痩せるリスクがありません。
🌡️ 熱的安定性：発泡スチロール協会が実施した3年間の経時変化調査でも、EPSは他の断熱材と比較して断熱性能の変化が極めて少ないことが実証されています。

長期性能が維持されるということは、建物のライフサイクルコスト（LCC）の観点でも大きなメリットです。断熱材の交換・補修コストが少なく済みます。これは使えそうですね。

一方で注意が必要なのが紫外線への弱さです。日光が当たる屋外に野積みしたままにすると表面が脆化・変色します。現場への資材搬入後は速やかに施工するか、養生シートで日光を遮断する管理が必要です。

EPS断熱建材の長期耐久性｜発泡スチロール協会（JEPSA）：南極昭和基地での40年使用後のEPS性能測定データが公開されています

ビーズ法ポリスチレンフォームの断熱性能を活かす施工方法と熱橋対策

断熱材の性能表に書かれた熱伝導率は、あくまで材料単体の値です。施工後に実際の建物で発揮される断熱性能は、施工の精度によって大きく変わります。ここが、建築従事者として最も注意すべきポイントです。

EPS断熱材に特有のリスクが「ボード間の隙間による熱橋（ヒートブリッジ）」です。ボードとボードの継ぎ目や、ボードと柱・間柱の隙間があると、そこが熱の通り道になります。この熱橋が生じると、計算上の断熱性能は大幅に低下します。たとえば50mm厚のEPS施工でも、5mmの隙間が複数箇所あれば、実質的な断熱効果は設計値を大きく下回るケースがあります。

✅ ボードは正確な寸法にカットする：入れ込む箇所の採寸を丁寧に行い、隙間なく納める。
✅ 継ぎ目はテープ処理またはオフセット目地にする：2重張りにする場合は目地をずらして施工する（千鳥張り）。
✅ 柱まわりは特に注意する：充填断熱（内断熱）では、柱自体が熱橋になりやすいため、付加断熱との組み合わせも検討する。
✅ 開口部・設備配管まわりは専用テープで気密処理する：施工後に隙間が出やすい部位なので入念に処理する。

施工方法には大きく分けて「充填断熱（内断熱）」と「外張り断熱（外断熱）」があります。充填断熱は柱の間にEPSを入れる方法で、木造住宅で一般的ですが、柱部分が熱橋になります。外張り断熱は建物全体を断熱材で包む工法で、熱橋が生じにくく高い断熱性能を発揮できますが、施工コストが上がる傾向があります。断熱等級5以上を目指す場合は、付加断熱（充填+外張りの組み合わせ）がひとつの選択肢になります。

国土交通省：住宅の省エネ基準（設計・施工編・全国版）｜EPS各号の熱伝導率と施工仕様が確認できる公式資料

2025年省エネ義務化でビーズ法ポリスチレンフォームの断熱性能要件はどう変わったか

建築業に従事する方なら、2025年4月に施行された改正省エネ法（建築物省エネ法）の影響を把握しておくことは、今や業務上の義務と言っても過言ではありません。この改正により、新築住宅すべてに断熱等級4（UA値0.87以下）以上への適合が義務化されました。

断熱等級4は省エネ基準の最低ラインです。断熱等級の体系は以下の通りで、上位等級になるほどEPS断熱材の号数と厚みの要求が厳しくなります。

断熱等級	UA値	概要	EPS選定の目安
等級4（義務）	0.87以下（6地域）	2025年4月〜全新築義務	2〜3号品が標準
等級5	0.60以下（6地域）	ZEH水準	1〜2号品＋厚みUP
等級6	0.46以下（6地域）	HEAT20 G2水準	特号・付加断熱が必要
等級7	0.26以下（6地域）	最高水準	特号＋トリプル樹脂窓など

等級4が義務化された今、現場でよく起きているのが「昔の仕様書をそのまま流用して等級を下回っていた」というケースです。特に地域区分の確認と号数・厚みの見直しが必要です。厚いですね。1〜3地域（北海道・東北など寒冷地）では等級4適合でも1号品が必要になるケースが多く、従来の3〜4号品では厚みをかなり増やさないと基準を満たせません。

2030年以降には等級5（ZEH水準）の義務化も議論されています。高性能グレードのEPS（特号・1号）や付加断熱工法との組み合わせを今から施工経験として積んでおくことが、将来の競争力につながります。

フォームライト｜2025年4月省エネ義務化の仕様基準解説：断熱等級4の具体的な仕様基準と適合方法がわかりやすくまとめられています

建築現場でのビーズ法ポリスチレンフォームとXPS・グラスウールの断熱性能実践比較

実際の建築現場では「EPSとXPS（押出法ポリスチレンフォーム）はどちらを選べばいいのか」「グラスウールとどう使い分けるのか」という判断を迫られることが多くあります。性能・コスト・施工性の3軸で整理しておくと現場判断が速くなります。

比較項目	EPS（ビーズ法）	XPS（押出法）	高性能グラスウール
熱伝導率	0.034〜0.043	0.028〜0.040	0.034〜0.050
耐水性	◎（高い）	◎（非常に高い）	△（吸湿で低下）
加工性	◎（カッターで切断可）	○（切断可）	○（ハサミ・カッター）
コスト（40坪目安）	50〜60万円	50〜60万円前後	20〜30万円前後
長期安定性	◎（吸湿劣化なし）	◎（吸湿劣化なし）	△（施工精度で変動）
耐熱温度	約70〜80℃（通常品）	約75〜80℃	約350℃以上

EPSとXPSの最大の違いは製造方法と密度です。XPSは粒子が細かく密度が高いため、同じ厚みでも断熱性能と圧縮強度がやや上になります。基礎断熱や床下のように圧縮荷重がかかる部位にはXPSが適しているケースが多いです。一方、EPSはXPSに比べてコストパフォーマンスが高く、大面積の外壁・屋根への充填断熱や外張り断熱に向いています。

グラスウールとの使い分けとしては、湿気が多い環境・基礎周り・外断熱にはEPS、コストを最優先する内断熱充填にはグラスウールという選択が一般的です。ただし、グラスウールは施工精度によって断熱性能が大きく変わりやすく（たるみや隙間）、EPS・XPSはボード形状が崩れないため施工品質が安定しやすいという特徴があります。施工品質の安定性が原則です。

EPSが特に適している使用部位をまとめると以下の通りです。
