塩ビ管の耐熱温度：VP管とHT管の違いと選び方

塩ビ管の耐熱温度と配管選択

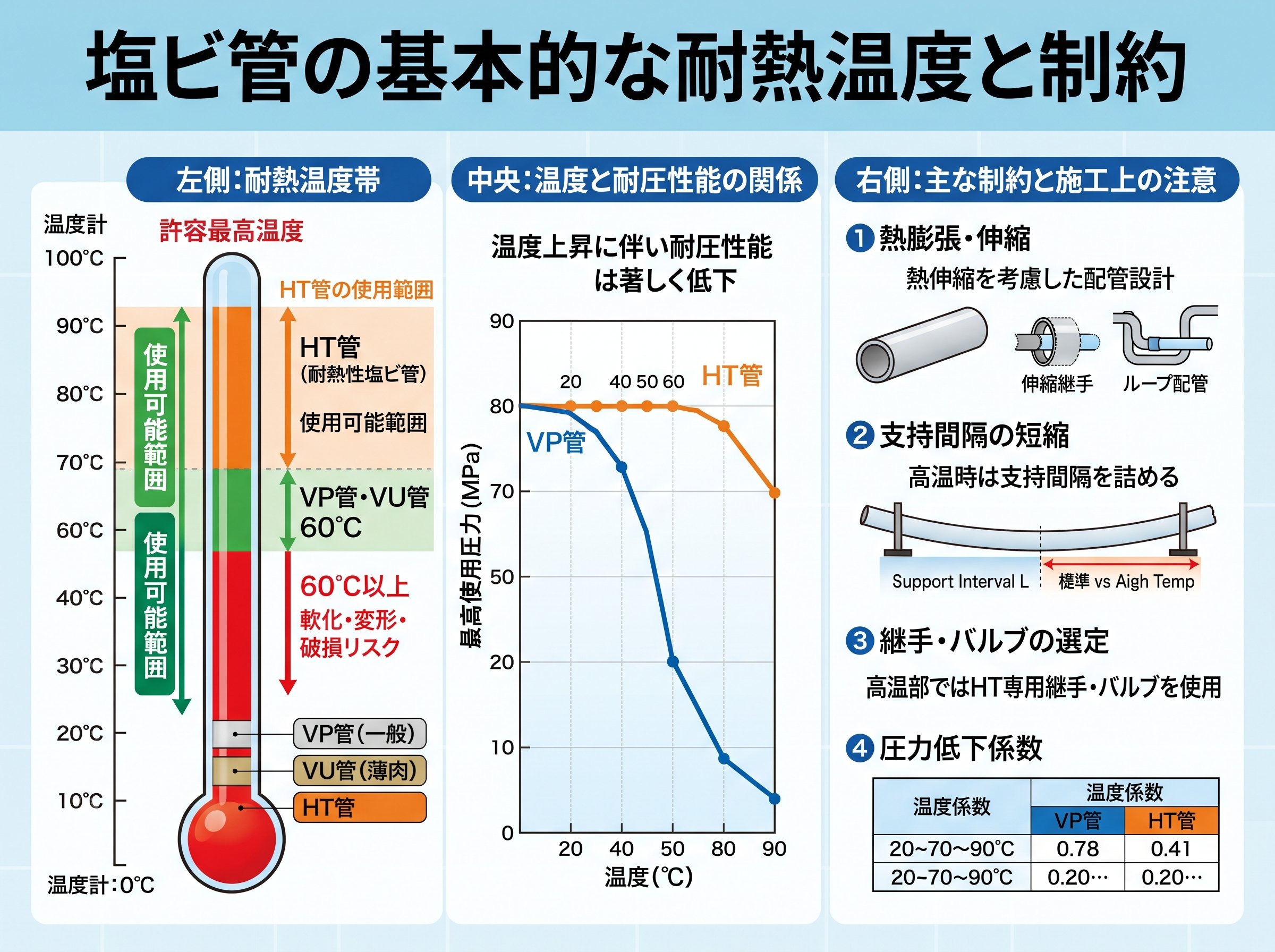

塩ビ管の基本的な耐熱温度と制約

金属加工現場では様々な温度の流体を扱うため、配管材料の耐熱性能を正確に把握することが設備の安全性と効率性に直結します。一般的に使用される塩ビ管の耐熱温度について、具体的な数値と制約を詳しく解説します。



一般的な塩ビ管（VP管）の耐熱性能
VP管の最大使用温度は60℃とされています。この温度は連続使用における安全な上限値であり、短時間であっても80℃を超える流体の使用は推奨されません。実際の現場では、配管の変形や水漏れリスクを考慮して、60℃程度を実用的な上限として設定することが重要です。



温度帯別の許容圧力は以下の通りです。

• 0℃～20℃：1.0MPa
• ～30℃：0.9MPa
• ～40℃：0.7MPa
• ～50℃：0.3MPa
• ～60℃：0.1MPa

熱膨張による配管への影響
塩ビ管は熱膨張率が高いため、温度変化による寸法変化が配管システム全体に影響を与えます。特に金属加工現場では、急激な温度変化により配管が「ぐにゃぐにゃ」に変形する現象が発生することがあります。これは材料の軟化温度に近づくことで起こる現象で、配管の接続部分に過度な応力が集中し、最終的に破損や漏水の原因となります。



実用的な使用温度の目安
一般家庭用途では80℃が理論上の耐熱温度とされていますが、工業用途においては安全係数を考慮して60℃程度での使用が推奨されています。特にカップ焼きそばの湯切りや熱湯をシンクに捨てる際の配管でも、この温度制限は重要な考慮事項となります。



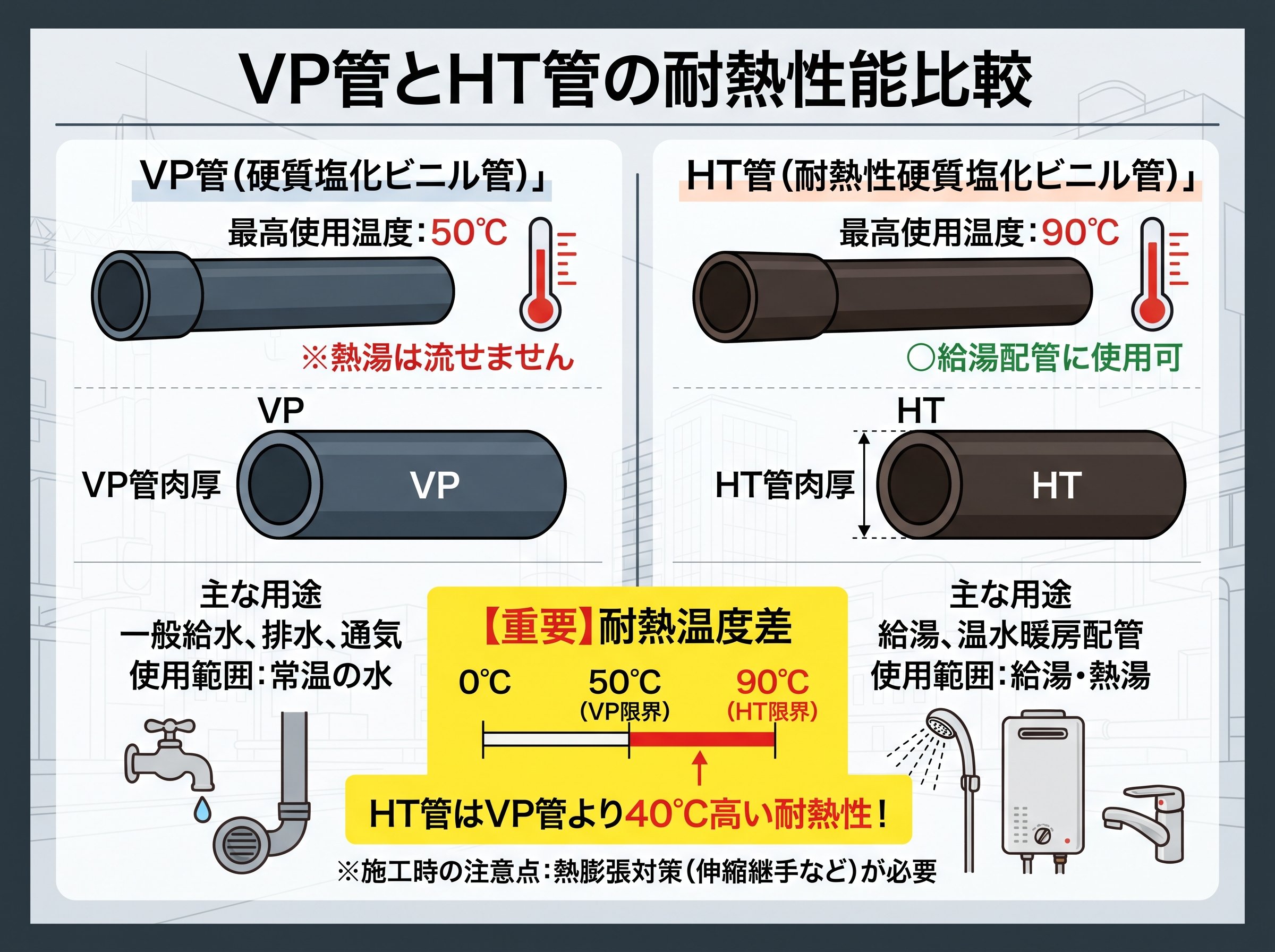

VP管とHT管の耐熱性能比較

金属加工現場において高温流体を扱う場合、標準的なVP管では対応できないケースが多々あります。このような状況で威力を発揮するのがHT管（耐熱性硬質ポリ塩化ビニル管）です。両者の性能差を詳細に比較することで、最適な配管選択が可能になります。



HT管の基本仕様と特徴
HT管はJIS K6776規格に基づく耐熱性硬質ポリ塩化ビニル管で、通常の塩ビ樹脂に耐熱樹脂（耐熱ABS樹脂、後塩素化塩ビ樹脂等）を混合することで製造されています。この混合により、熱変形温度や軟化温度が大幅に向上し、最高使用温度90℃を実現しています。



外観と識別方法

• VP管：灰色
• HT管：茶色（赤茶色）

この色の違いは混合される顔料の差によるもので、現場での識別を容易にしています。金属加工現場では配管の種類を瞬時に判別することが作業効率と安全性に直結するため、この色分けは実用的な利点となります。



物理的性質の比較
比重の違いも重要な要素です。

• VP管：1.43
• HT管：1.48

HT管の方がわずかに重いですが、この差は強度向上のトレードオフとして受け入れられる範囲内です。興味深いことに、HT管はVP管よりも柔らかい性質を持ちながら、引張強さと曲げ強さではVP管を上回る性能を示します。



軟化温度の決定的な差

• VP管：60℃
• HT管：90℃

この30℃の差は、金属加工現場における用途の幅を大きく広げます。特に温水循環システムや高温排水処理において、HT管の採用により設備設計の自由度が向上します。



機械加工における切削油の循環システムでは、油温が80℃近くまで上昇することがあります。このような用途では、VP管では対応できずHT管の採用が必須となります。



温度と圧力の関係性

塩ビ管の耐熱温度を考える際、温度単体ではなく使用圧力との関係性を理解することが極めて重要です。金属加工現場では圧力と温度の両方が変動する環境が多いため、この関係性の正確な把握が設備の安全性を左右します。



HT管の温度・圧力特性
HT管の許容圧力は使用温度に反比例して低下します。JIS K6776規格における標準値は以下の通りです。

• 5℃～40℃：1.0MPa
• 41℃～60℃：0.6MPa
• 61℃～70℃：0.4MPa
• 71℃～90℃：0.2MPa

この数値から明らかなように、90℃での使用時には常温時の5分の1まで許容圧力が低下します。金属加工現場において高温・高圧の流体を扱う場合、この特性を無視した設計は重大な事故につながる可能性があります。



メーカー別の性能差
同じHT管でも、メーカーによって温度・圧力の関係に違いがあります。例えば旭有機材製のスーパーパイプでは、より細かい温度段階で許容圧力が設定されています。
25mm以下の管径では。

• ～40℃：1.0MPa
• ～50℃：0.9MPa
• ～60℃：0.8MPa
• ～65℃：0.7MPa
• ～70℃：0.6MPa
• ～75℃：0.5MPa
• ～80℃：0.45MPa
• ～85℃：0.35MPa
• ～90℃：0.3MPa

管径による性能差
興味深いことに、管径が大きくなるほど高温時の許容圧力が低下する傾向があります。200mm径では90℃時の許容圧力がわずか0.05MPaまで低下し、これは大気圧とほぼ同等レベルです。



この現象は、大径管では肉厚に対する内径の比率が大きくなることで、温度による材料物性の変化がより顕著に表れるためです。金属加工現場で大径の高温配管を設計する際は、この特性を十分に考慮する必要があります。



圧力測定と管理の重要性
温度と圧力の関係性を理解したうえで、実際の運用では適切な圧力測定・管理システムの構築が不可欠です。特に温度変動が激しい環境では、リアルタイムでの圧力監視により、許容値を超える前に適切な対策を講じることが可能になります。



高温環境での塩ビ管選択のポイント

金属加工現場における高温環境での配管選択は、単純に耐熱温度だけを考慮すれば良いというものではありません。流体の性質、配管レイアウト、メンテナンス性、コストなど多角的な視点から最適解を見つける必要があります。



流体特性による選択基準
清水（純水）の場合、80℃～90℃の高温仕様ではPP（ポリプロピレン）製配管の選択肢も考慮すべきです。PPは塩ビ管よりもさらに高い耐熱性を持ち、一部の用途では120℃程度まで対応可能です。ただし、バルブの種類によって耐圧力が異なるため、システム全体での整合性を確保する必要があります。



一方、洗浄剤が含まれる流体の場合、HT管でも90℃以下の高温排水ラインでの使用は推奨されません。洗浄剤の化学的作用により配管材料が劣化し、予期しない破損を引き起こす可能性があるためです。



配管レイアウトと伸縮対策
HT管は優れた耐熱性を持つ一方で、温度差による伸縮が大きいという特性があります。この伸縮を適切に処理しないと、配管の破損や接続部からの漏水が発生します。



効果的な伸縮対策には以下の方法があります。

• HT伸縮継手の適切な配置
• 配管経路の最適化（直線部分の短縮）
• 固定点と可動点の適切な配分
• 伸縮を吸収するループ配管の採用

VP管とHT管の併用システム
実際の現場では、すべての配管をHT管にする必要はありません。温度条件に応じてVP管、HIVP管、HT管を適切に組み合わせることで、コスト効率と性能のバランスを取ることが可能です。



例えば、熱源に近い部分のみHT管を使用し、温度が下がる部分では標準的なVP管を使用するといった設計手法が有効です。この場合、異なる材質の配管を接続する部分では、熱膨張差を考慮した特殊な継手や接続方法が必要になります。



メンテナンス性の考慮
HT管は茶色のため、内部の汚れや異物の確認がVP管（灰色）に比べて困難です。定期的な内部清掃や点検が必要な箇所では、透明な耐熱パイプ（ポリカーボネート製など）の採用も検討すべきです。ポリカーボネート製パイプは120℃程度の耐熱性を持ち、内部の可視化が可能なため、金属加工現場での切削油循環システムなどでの採用例が増えています。



経済性と耐用年数
HT管はVP管に比べて材料コストが高くなりますが、高温環境での長期使用においては結果的に経済的になる場合が多いです。VP管を耐熱限界近くで使用した場合の交換頻度と、HT管の初期投資コストを比較検討することで、ライフサイクルコストでの優位性を判断できます。



塩ビ管の耐熱温度を超えた場合のリスクと対策

金属加工現場では予期しない温度上昇により、塩ビ管の耐熱温度を超えてしまうケースが発生します。この状況は設備の重大な損傷や作業停止につながる可能性があるため、リスクの理解と適切な対策の実施が不可欠です。



配管変形による具体的な影響
耐熱温度を超えた塩ビ管では、まず配管の軟化が始まります。この段階では外観上の変化は軽微ですが、内圧により配管が徐々に変形し始めます。変形が進行すると、配管が「ぐにゃぐにゃ」の状態になり、最終的には完全な機能停止に至ります。



この現象は特に以下の条件で顕著に現れます。

• 急激な温度上昇（30℃/分以上）
• 高圧環境での温度上昇
• 配管の固定が不適切な箇所
• 直線部分が長い配管区間

接続部への集中応力
配管本体の変形に加えて、接続部分への応力集中も重要な問題です。配管が熱膨張により伸長すると、継手部分に過度な引張応力や曲げ応力が作用します。この応力は接続部のシール性能を低下させ、漏水や配管の離脱を引き起こします。



金属加工現場では、この種の突発的な漏水が工作機械や電気設備に深刻な損害を与える可能性があるため、予防対策が極めて重要です。



緊急時の対応プロトコル
耐熱温度超過が発生した場合の対応手順。

1. 即座の流体停止：温度上昇を検知したら、まず流体の供給を停止
2. 冷却処理：可能であれば外部からの冷却を実施
3. 圧力開放：配管内圧力を安全に開放
4. 損傷範囲の特定：変形した配管区間の特定と評価
5. 応急処置：一時的な迂回配管の設置（必要に応じて）

予防的な監視システム
温度超過を防ぐための効果的な監視システムには以下の要素が含まれます。

• 多点温度測定：配管の複数箇所での連続温度監視
• 温度上昇率の監視：急激な温度変化の早期検出
• 自動警報システム：設定温度到達時の自動通知
• 自動遮断機能：危険温度到達時の自動流体停止

材料劣化の長期的影響
耐熱温度を一時的に超えた場合でも、即座に配管が破損するとは限りません。しかし、材料の分子構造に微細な変化が生じ、長期的な強度低下や化学的耐性の劣化が進行します。この「見えない劣化」は定期的な材料試験や非破壊検査により検出する必要があります。



代替材料への切り替え検討
頻繁に耐熱温度超過が発生する箇所では、塩ビ管以外の材料への切り替えを検討すべきです。金属配管（ステンレス鋼、銅など）やより高耐熱性の樹脂配管（PVDF、PTFEなど）は初期コストは高いものの、長期的な安全性と経済性の観点から有効な選択肢となります。



特に金属加工現場では、切削油の高温化や新しい加工技術の導入により、配管への熱負荷が年々増加する傾向にあります。このような環境変化に対応するため、配管システム全体の見直しと段階的な材料アップグレードの計画が重要になります。
