ソケット継手の寸法と種類・正しい選び方

呼び径20Aのソケットを注文したのに、実際の外径は20mmではない。

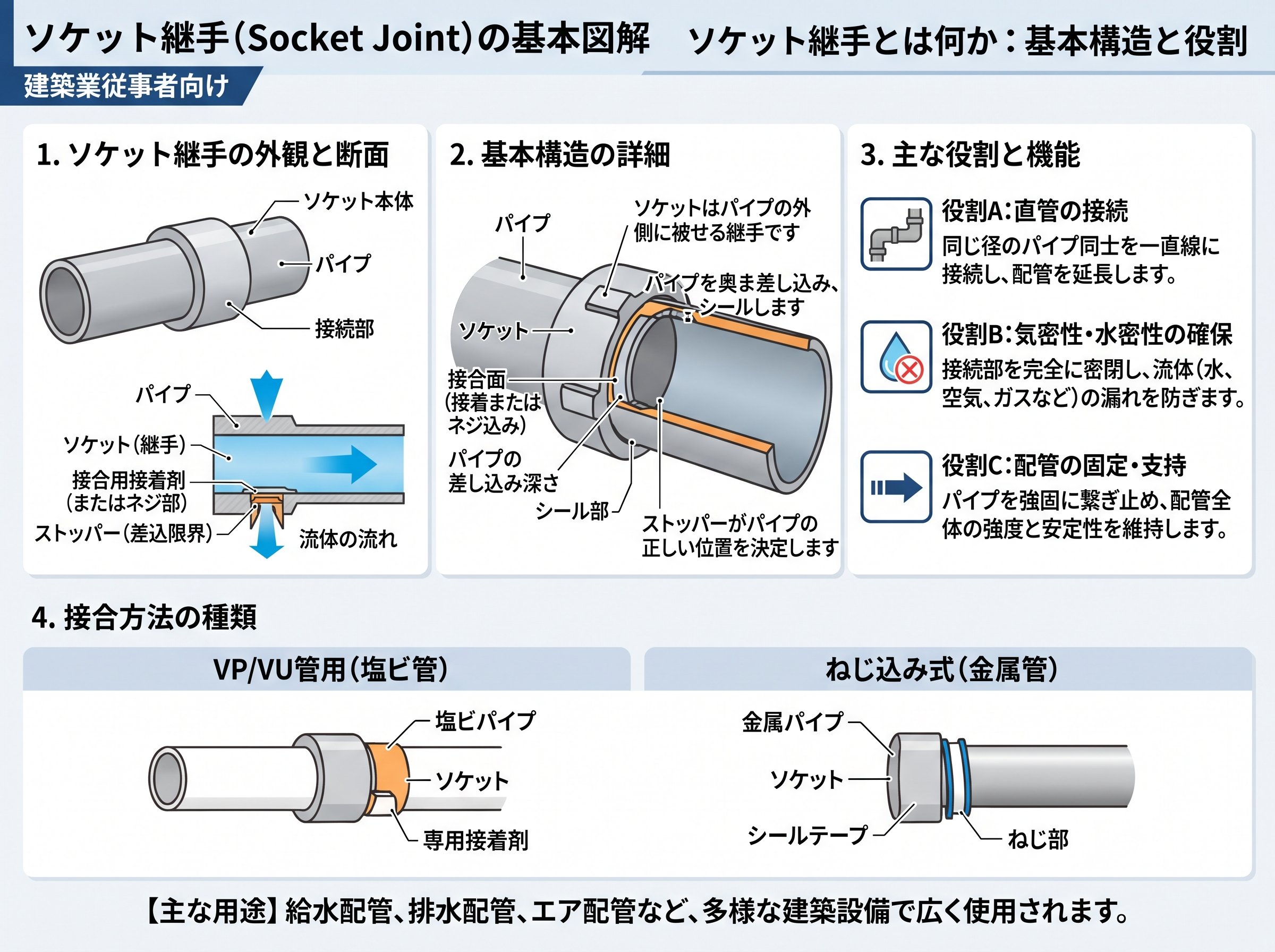

ソケット継手とは何か：基本構造と役割

ソケット継手とは、配管と配管をまっすぐにつなぐための直管接続用継手です。両端に受け口（ソケット状）をもち、パイプを差し込む、またはねじ込む構造になっています。エルボやチーズなど形状違いの継手が多数ある中で、ソケットは「延長・直線接続」を目的とした最も基本的な部品といえます。

建築の給排水配管・空調配管・消火設備など、現場を問わず幅広く使われています。材質はプラスチック系（塩ビ）、可鍛鋳鉄（白・黒継手）、ステンレスと多岐にわたります。

接続方式は大きく2種類です。一つは管に接着剤を塗布して差し込む「差し込み（TS）接合」、もう一つは管用テーパねじを使って締め込む「ねじ込み接合」です。同じ「ソケット継手」でも、接合方式が違えば構造も寸法も変わります。つまり用途を間違えると使えない、という点が重要です。

さらに、口径が異なる管をつなぐ「径違いソケット（異径ソケット・レデューサー）」という種類もあります。配管ルートの途中で管径を変えたいときに使い、同径ソケットと区別して選定することが必要です。

参考：ソケット継手の基本的な定義について

ソケット継手 | 建設・クレーン工事現場などの用語集 – アールアイ

ソケット継手の寸法における呼び径の仕組み

ここが最も混乱しやすいポイントです。ソケット継手を選ぶとき、カタログには「20A」「25A」「1B」「1インチ」などと書かれています。しかし、これらは実際の外径ではありません。

呼び径（よびけい）とは、配管や継手のサイズを表すための「名目上の数値」です。実際の外径とは一致しないことがほとんどです。

たとえば呼び径20Aの塩ビ管（VP管）の実際の外径は26mmです。20mmではありません。同じく呼び径25Aのステンレス・鋼管（SGP）の外径は34mmです。「A呼称の数字≠外径の数字」と覚えておけば大丈夫です。

なぜ一致しないのかというと、もともと呼び径はパイプの「内径」を基準に決められていたからです。液体を流すパイプにとって流量に関わるのは内径であり、そのため内径基準で規格化されました。ところが技術の進歩でパイプの肉厚が薄くなり、外径を変えずに内径が変化したため、今では呼び径の数字と内径も外径も一致しなくなっています。

もう一つ重要なのが「A呼称」と「B呼称」の2種類があることです。

A呼称	B呼称（インチ表記）	俗称	鋼管外径（mm）	VP管外径（mm）
15A	1/2B	4分	21.7	—
20A	3/4B	6分	27.2	26
25A	1B	インチ	34.0	32
32A	1 1/4B	インチ2分	42.7	—
40A	1 1/2B	インチ半	48.6	48
50A	2B	2インチ	60.5	60
65A	2 1/2B	2インチ半	76.3	76
80A	3B	3インチ	89.1	—
100A	4B	4インチ	114.3	114

A呼称はメートル法ベース、B呼称はインチベースです。1B＝25Aが基準として覚えやすく、塩ビ管系はA呼称主流、鋼管系は現場でB呼称もよく使われます。年配の職人がB呼称（「インチ半」「2インチ」など）を使うことも多く、口頭での確認が誤発注防止につながります。

さらに注意が必要なのは、同じ呼び径でも管種によって外径が異なる点です。たとえば25AでもVP管（塩ビ）は外径32mmなのに対し、SGP管（鋼管）は34mmと2mmの差があります。継手を選ぶときは必ず管の種類とセットで確認することが条件です。

参考：呼び径の仕組みと配管サイズ表

配管サイズと呼び径 | 失敗しない流量管理 – KEYENCE

参考：呼び径の詳しい解説とA呼称・B呼称の対応表

配管サイズの表現方法（呼び径）と覚え方を一挙に紹介します – 配管Pipit

ソケット継手の種類別：寸法規格と用途の早わかり

ソケット継手は大きく「塩ビ系（接着接合）」と「鋼管系（ねじ込み接合）」に分かれます。選択を誤ると漏水や破損につながるため、それぞれの規格と用途をしっかり押さえましょう。

🔵 TS継手ソケット（給水・圧送用）

TS継手はVP管・HIVP管に接着接合する給水用継手で、規格はJIS K 6743です。使用圧力は0.75MPa、耐熱温度は60℃まで。ソケット部は差し込み代が長めに設計されており、圧力に耐えるよう接着面積が大きくなっています。

呼び径ごとの全長（L）の目安は以下の通りです。

呼び径（A）	外径 D（mm）	全長 L（mm）	差し込み長さ ℓ（mm）
20	約34	約55	約20
25	約42	約64	約24
40	約60	約82	約30
50	約73	約96	約35
75	約105	約132	約47
100	約134	約163	約56

※数値はJIS K 6743 の参考寸法。正確な値はメーカーのカタログや承認図で確認が必要です。

🟡 DV継手ソケット（排水・通気用）

DV継手はVP管の排水用接着継手で、規格はJIS K 6739です。給水のTS継手と比べて差し込み代が短いのが特徴で、排水・通気用（無圧）のため使用圧力の規定はありません。耐熱温度は60℃まで。DV継手はVP管専用です。VU管には使用できません。

🟠 VU継手ソケット（排水・通気用）

VU継手はVU管（肉薄管）用の排水継手で、規格は塩ビ管・継手協会規格AS38です。呼び径50〜150まで対応しています。DV継手とストッパー部分の高さが異なるため、DV継手にVU管を接続すると管路内に段差や隙間が生じ、詰まりや抜けの原因になります。これは現場でよくある誤接続です。注意が必要です。

⚫ ねじ込み式可鍛鋳鉄製ソケット（黒・白継手）

JIS B 2301に規定されているねじ込み式の継手です。水・油・蒸気・空気・ガスなどの一般配管に使用します。材質は黒心可鍛鋳鉄で、表面加工なしが「黒継手」、溶融亜鉛めっき品が「白継手」です。

白継手は錆・腐食に強く、給水・給湯・消火用水・ガス・空気配管に使用可能です。黒継手は蒸気やドレン配管向けです。呼び径1/8〜6（6A〜150A）まで規格化されており、呼び径ごとの寸法は次の通りです。

呼び（インチ）	呼び径A	ねじ基準径 D（mm）	めねじ長さ l'（参考mm）	バンド外径（参考mm）
1/2	15A	20.955	11	30
3/4	20A	26.441	13	36
1	25A	33.249	15	44
1 1/4	32A	41.910	17	53
1 1/2	40A	47.803	18	60
2	50A	59.614	20	73
2 1/2	65A	75.184	23	91
3	80A	87.884	25	105
4	100A	113.030	28	133

※出典：JIS B 2301（ねじ込み式可鍛鋳鉄製管継手）。正確な施工用寸法はメーカーの承認図を参照してください。

🔷 ステンレスねじ込み継手

SUS304製のねじ込みソケット継手も存在します。衛生的で腐食に強く、食品・薬品・飲料水配管に適しています。JIS規格に準拠した製品が多く、呼び径や外形寸法は白継手と同等のものが多いですが、材質起因で施工後の締め付けトルク管理が必要で、ステンレス特有の焼き付き（かじり）にも注意が要ります。

参考：ねじ込み式可鍛鋳鉄製管継手 JIS B 2301の規格詳細

JISB2301:2013 ねじ込み式可鍛鋳鉄製管継手 – kikakurui.com

参考：塩ビ管・継手の種類と用途の整理

塩ビ管・継手の基礎知識 – クボタケミックス KCブログ

ソケット継手の寸法で見落としがちな「差し込み長さ」の重要性

ソケット継手を選ぶとき、外径や呼び径ばかりに注目しがちです。しかし実は、差し込み長さ（受口長さ）こそが施工品質を左右する重要な寸法です。

TS継手の差し込みはここが肝心です。管端をゼロポイント（継手のストッパー面）から受口長さの1/3〜2/3の位置まで差し込むことが適正範囲とされています。奥まで完全に当たるまで差し込む必要はなく、接着剤を均一に塗布してすばやく押し込み、30〜60秒以上保持することが必要です（呼び径50Aで30秒以上、65Aで60秒以上が目安）。

差し込みが浅すぎると耐水圧強度が著しく下がります。クボタケミックスの技術資料では、「ゼロポイントから受口長さの約1/3をプラスした位置まで挿入すれば実用上十分な耐水圧強度が得られる」としています。逆に、接着剤を塗りすぎてソルベントクラック（溶剤による樹脂破損）が起きるケースも施工現場では報告されています。

差し込んだ後にすぐ手を離すのもNGです。接着剤が硬化する前に手を離すと管が抜け戻ります。

施工後の管理には「差し込み量の罫書き（マーキング）」が有効です。施工管理用の墨線を引いておくことで、差し込み不足の防止と後からの確認ができます。TS・HITS・DV・VU継手などの差し込み長さ（施工用・管理用の2種類）を罫書くことに対応した専用工具やアプリも存在します。

ねじ込み式ソケットの場合は、有効ねじ込み長さの管理が品質のカギになります。JIS B 0203（管用テーパねじ）に規定された有効ねじ部を満たす長さまでしっかりねじ込む必要があります。ねじ込みが浅いと漏れに直結します。

このように、差し込み・ねじ込みの「長さ管理」は見えない部分だからこそ、竣工後の漏水トラブルに直結しやすい項目です。これだけは忘れないでください。

参考：接着接合の差し込み量と注意事項

Q. 接着接合部の不具合事例について教えてください。 – クボタケミックス

参考：塩ビ配管の接合方法と差込み量の基本

塩ビ配管の接合方法【差込み量と接着に注意して接続】

ソケット継手の寸法選定で現場トラブルを防ぐポイント

寸法の数字を理解した上で、実際の選定と施工でよく起きるミスを整理します。現場経験のある方でも、「なんとなく合っていた」感覚で進めると後から大きな手戻りになります。

① 管種と継手の組み合わせを必ずセットで確認する

VP管にDV継手を使うのは正しい組み合わせですが、VU管にDV継手を流用すると内部に段差が生じます。管種が変われば継手も変わる、が原則です。DV継手はVP管専用、VU継手はVU管専用です。

また、TS継手とDV継手を外形だけで見ると似ています。TS継手は接着代（受口長さ）が長く、DV継手は短い構造です。給水配管にDV継手を誤用すると耐圧強度を満たせないリスクがあります。これは事前チェックが必要です。

② JIS規格と実寸の「誤差」を施工前に把握する

JIS規格の寸法表に記載された数値はあくまで基本寸法であり、許容差の範囲内で実際の製品の寸法は異なります。同じ呼び径でも管の外径が「大きめ」か「小さめ」かによって、ゼロポイントの位置が変わります。新潟市水道局の施工指針では「管が大きく継手が小さい組み合わせの場合、必ず管がストッパーに当たる」と明記されており、組み合わせによって差し込み代が変化することを把握した上で施工する必要があります。

③ JISとANSI（海外規格）の外径差に要注意

輸入品の配管材や一部の機器付属配管では、ANSI規格の外径が採用されている場合があります。たとえば65Aの場合、JIS規格の外径は76.3mmに対し、ANSI規格では73.0mmと約3mmの差があります。外径が3mm違うと継手の受け口に適切に差し込めず、ねじ込みも合いません。輸入品や海外製継手を使用する際は必ずインチサイズかミリサイズかを確認することが条件です。

④ 径違いソケット（異径ソケット）は上流・下流の向きを確認

径違いソケットを使うときは、大きい口側が上流（大径側）、小さい口側が下流（小径側）というのが基本です。これを逆に設置すると流量が意図しない挙動になる場合があります。TS異径ソケットの場合、JIS規格に加えてメーカー独自のサイズ展開（例：125×100など）があるため、カタログで展開サイズを事前確認する必要があります。

⑤ 黒継手・白継手・ステンレスの使い分けポイント

ねじ込み式ソケット継手の材質選定は用途と環境で決まります。

• 🖤 黒継手：めっき処理なし。蒸気・ドレン配管向け。腐食環境には向かない。
• ⬜ 白継手：溶融亜鉛めっき処理。給水・消火・空気・ガス配管に使用可。耐腐食性あり。
• 🔷 ステンレス継手（SUS304）：最も耐腐食性が高い。飲料水・食品・薬品配管に適する。ただし施工時の焼き付きとステンレスの熱膨張（鉄より約30%大きい）に注意。

材質の違いは見た目以上に施工時の扱いに影響します。たとえばステンレスは熱膨張率が炭素鋼より約30%大きく、配管後の温度変化で接続部分に応力がかかりやすいという特性があります。施工後の増し締めで対応するケースもあり、これを知らずに使うと後日漏れが生じる原因になります。

参考：白継手と黒継手の違いと用途

白継手と黒継手の違い – MonotaRO

参考：配管継手の素材・種類・接合方法の総合解説

配管継手の基本 | 失敗しない流量管理 – KEYENCE
